Двухмассовый маховик. Есть ли альтернатива?

  • Переглядів: 13558
  • Дата: 26-01-2015, 10:29
  • Print

Многие вещи кажутся нам само собой разумеющимися и не требующими каких-либо пояснений в силу привычки к ним, и никак иначе. В самом деле, разве должно кого-нибудь удивлять то обстоятельство, что современный автомобиль, конструктивно и технологически великолепно исполненный, в равной степени надежен, долговечен, комфортен и динамичен. Ведь его стоимость подразумевает это, иначе и быть не должно. Не должно? Да так ли это на самом деле? Можно ли удешевить и упростить автомобиль, используя при ремонте более дешевые комплектующие - и ничего не потерять? Попробуем разобраться с этими вопросами, детально рассмотрев принципы работы двухмассового маховика и сопоставив его возможности с одномассовым аналогом.

Двухмассовый маховик. Есть ли альтернатива?

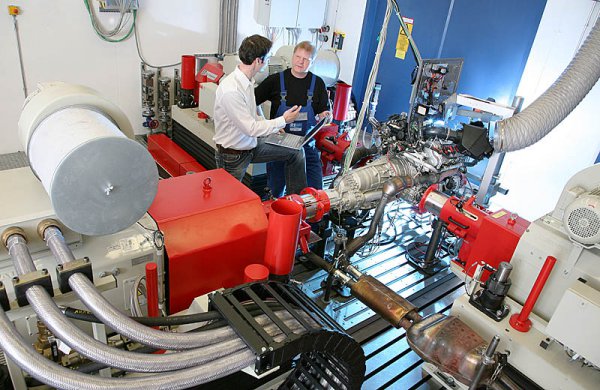

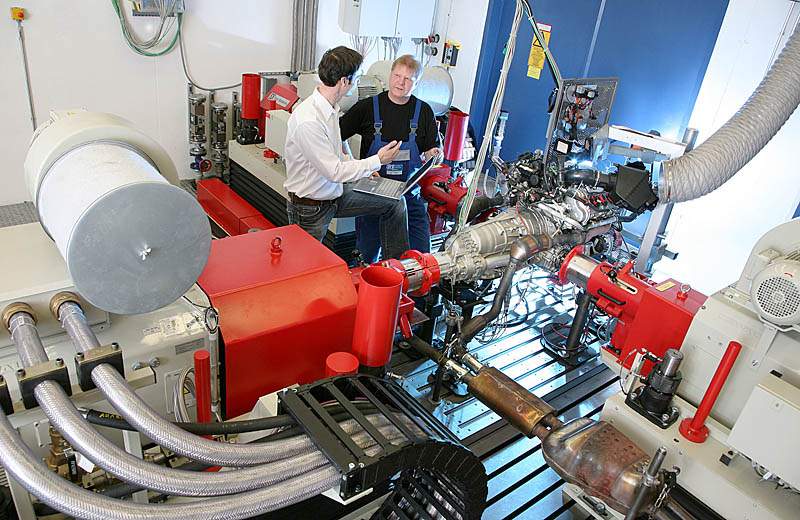

Вибростенд «мотор-трансмиссия» в испытательном центре ZF в Германии

С точки зрения теории
Так уж принято, что работа двигателя автомобиля оценивается преимущественно по показателям тахометра. Две, три, пять тысяч оборотов в минуту или холостой ход близко к тысяче - исправный тахометр не врет, четко показывая угловую скорость вала мотора, информируя о скоростном режиме работы мотора. Происходящее же на самом деле отличается от того, что показывает даже исправно работающий прибор. На самом деле даже на установившихся режимах работы мотора на протяжении каждого оборота угловая скорость вращения его вала просто не может оставаться постоянной в силу особенностей конструкции поршневых ДВС.

Основной причиной того, что угловая скорость вращения вала двигателя непостоянна и периодически меняется, является неравномерность крутящего момента, вырабатываемого мотором. Эта неравномерность обусловлена периодичностью рабочего процесса в цилиндрах и кинематическими свойствами кривошипно-шатунного механизма как основы подавляющего большинства современных двигателей. Неравномерность крутящего момента, развиваемого двигателем, накладывается на постоянный средний момент сопротивления вращению вала, создаваемый постоянной нагрузкой. В результате для поршневого ДВС свойственно обязательная неравномерность хода вращения вала, но эту неравномерность тахометр не показывает, демонстрируя усредненные по этому показателю параметры. И, тем не менее, неравномерность хода вращения вала двигателя всегда есть, и это очень важный с любой точки зрения, показатель.

Коленчатый вал двигателя воспринимает все нагрузки в условиях, когда обладает таким качеством, как упругость. Работа двигателя в любых условиях сопровождается нагрузками напряжений на коленвал от крутильных и изгибательных колебаний. И хотя сам коленвал проектируется так, чтобы номинальные напряжения при изгибе оставались на уровне порядка 20%, а при кручении - порядка 15%, нагрузки эти весьма и весьма значительны. Казалось бы, 15-20% от того, что может выдержать коленвал - это немного, зачем такой запас прочности, ведь это «лишние» масса и габариты. Но дело в том, что из-за неравномерности действующего при постоянной нагрузке крутящего момента в упругом коленчатом валу возникают собственные крутильные колебания. И при определенных условиях эти крутильные колебания могут не только нарушить условия для оптимальной работы двигателя, но даже больше - нанести вред вплоть до разрушения мотора со всеми вытекающими отсюда негативными последствиями.

Резонанс и его влияние
Определенные условия - это, прежде всего, условия для возможности возникновения резонансных явлений. Резонанс характеризуется тем, что при его появлении резко возрастает амплитуда вынужденных колебаний, обусловленных совпадением частоты внешнего воздействия и частоты собственных колебаний коленвала. Опасность резонанса общеизвестна. Распространенный пример - случай с обрушением моста, выдерживавшего многотонные груженые грузовики, но неожиданно развалившегося из-за того, что по нему прошла в ногу марширующая рота солдат. Колебания моста совпали с колебаниями, вызванными воздействием марширующих - и прочный мост развалился, хотя мог бы выдержать и многократно больший роты солдат вес. Нетрудно себе представить, что грозит двигателю автомобиля, если аналогичный по принципу действия процесс возникнет и в нем. Если воздействие от рабочего процесса, вкупе с силами, возникающими вследствие кинематики кривошипно-шатунного механизма, совпадет с колебаниями, обусловленными упругостью вала, то возникший в результате резонанс сломает вал, словно спичку. Резонансные колебания крайне опасны, так как вызывают поломку даже чрезмерно прочного коленчатого вала и приводят к разрушению связанных с ним деталей и приводов.

Двухмассовый маховик. Есть ли альтернатива?
Двухмассовый маховик. Есть ли альтернатива?

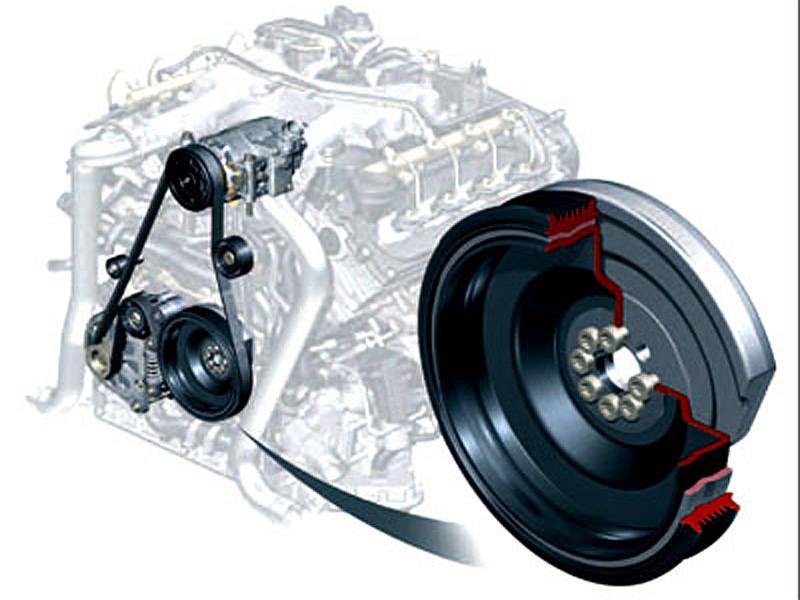

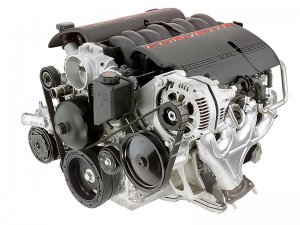

Место установки демпфера крутильных колебаний - носок коленвала.
Он совмещает также и функцию шкива ременного привода.


Серьезная опасность резонанса хорошо известна конструкторам, которые еще на стадии проектирования рассчитывают двигатель, исходя из недопустимости этого явления. Используемый для этого набор конструктивных приемов хорошо известен. Это, прежде всего, повышение жесткости коленчатого вала, снижение массы деталей поршневой группы, кривошипа и противовеса. Но как бы ни старался конструктор кардинальным образом снизить массу всей системы, он, все-таки, существенно ограничен одним серьезным обстоятельством. А именно - необходимостью применения маховика для обеспечения удовлетворительной работы двигателя в широком диапазоне оборотов.

Противоречивые требования - как обычно
Известно, что маховик служит для снижения числа оборотов хода и числа оборотов троганья с места. Чем больше его момент инерции, тем, соответственно, ниже холостой ход и обороты троганья с места. Поэтому, полностью отказаться от использования маховика в двигателе, без ущерба для этих показателей, нельзя. Но чем маховик больше и тяжелее, тем больше крутильные колебания и выше опасность резонанса. Чем двигатель лучше с точки зрения широкого скоростного диапазона работы и низких вибраций, тем он хуже с точки зрения надежности, если не удается решить задачу по недопущению резонанса. Одно исключает второе - достаточно противоречивая ситуация. Впрочем, для двигателя внутреннего сгорания это привычное дело, сам путь его совершенствования это, по сути, процесс разрешения противоречий и взаимоисключающих условий.

Кроме конструктивных приемов (в виде облегчения деталей поршневой группы и коленвала) с целью устранения возможного резонанса в двигателях конструкторы начали применять особые устройства - демпферы крутильных колебаний. Устройства различаются в значительной мере из-за того, что используются на самых разных двигателях: от объемных моторов рабочих машин и судовых двигателей - до малолитражных моторов. Но в любом случае их принцип работы остается неизменным - демпферы позволяют преобразовывать крутильные колебания в тепловую энергию, снижая тем самым риск возникновения резонанса. Обеспечивается эта возможность за счет того, что одна часть демпфера соединяется с валом жестко, в то время как вторая его часть соединяется с первой через упругий элемент. При неравномерном угловом движении вала части демпфера движутся с разной угловой скоростью, в результате чего совершается работа над упругим элементом, которая, в итоге, преобразуется в теплоту, рассеивающуюся в окружающем пространстве. Преимущественно демпферы устанавливаются на носок вала двигателя, где крутильные колебания достигают самых больших значений. При этом они нередко совмещают еще и функцию привода вспомогательного оборудования.

Двухмассовый маховик. Есть ли альтернатива?
Разрушеный демпфер крутильных колебаний

Долгое время перспективе стандартного применения демпферов ничего не угрожало. Как обязательный элемент они устанавливались на самых разных моторах по практически неизменной схеме. Однако в последние годы позиции стандартных демпферов оказались под угрозой. И вот почему. Прежде всего - компоновка двигателя. Поперечное расположение мотора в подкапотном пространстве автомобиля требует максимальной компактности, габариты двигателя должны входить в самые жесткие рамки, и здесь каждый лишний сантиметр на счету. Но основная причина необходимости поиска альтернативы привычным демпферам - еще более серьезна. Дело в том, что в последние годы транспортное двигателестроение значительно продвинулось в деле обеспечения высокого крутящего момента двигателя при его работе в нижнем диапазоне оборотов. Мощности в этом режиме растут, а значит, возрастают и нагрузки. Неравномерность более высокого крутящего момента при росте постоянной средней нагрузке - эти условия способствуют усилению крутильных колебаний вала. Соответственно, возрастает и риск резонанса. А усиливать традиционный демпфер, установленный на носке вала, нельзя из-за общих ограничений по габаритам. Более того, возросшие нагрузки также требуют усиления сцепления. А ведь это еще не все - крутящий момент двигателя передается на трансмиссию, на валы КПП, где тоже существует проблема резонанса. И если передаваемый момент не так высок, то еще как-то можно удовлетвориться просто гасителем крутильных колебаний, передаваемых на трансмиссию, традиционно исполняемым в виде пружин в дисках сцепления, устанавливаемых в окна ступиц. Но если нагрузки растут, то этого уже явно не хватает.

ZF и Luk -проблема решаема
Медленно, но неотвратимо и уверенно все более нарастающий комплекс проблем привел конструкторов к необходимости искать замену традиционным и, в общем-то, еще себя не полностью изжившим демпферам крутильных колебаний. Но требования к устройствам, исключающим возможность появления резонансных явлений, неуклонно растут, а посему - альтернатива уже необходима. И она нашлась. Специалисты компании ZF, а вместе с ними и их коллеги из LuK предложили оригинальное решение, обеспечивающее разрешение проблемных вопросов сразу по всем направлениям. Вместо традиционного и теряющего свою эффективность демпфера (да еще и забирающего столь необходимое место из-за установки на фланец вала) было предложено передать функции демпфирующего устройства непосредственно маховику, который, в связи с этим, лишился своего привычного вида и был заменен на новую, двухмассовую конструкцию.

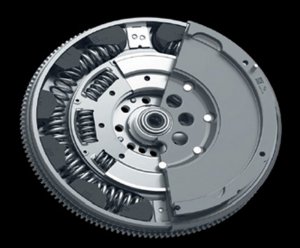

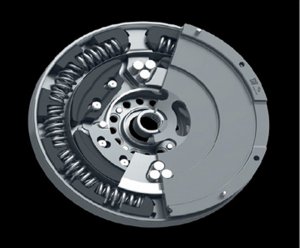

Принципиально устройство двухмассового маховика выглядит достаточно просто. Этот механизм состоит из двух массивных деталей - первичной и вторичной. Первая стандартным образом соединяется с коленчатым валом двигателя. Именно на ней расположен зубчатый венец, взаимодействующий со стартером при запуске двигателя. Через зубчатое кольцо с упорами, укомплектованное набором шестерен и пружин эта деталь двухмассового маховика соединяется со вторичной частью, которая исполняет роль ведущего диска сцепления. Составляющие двухмассового маховика соединены друг с другом посредством подшипников- здесь два производителя идут своей дорогой и используют как підшипники шариковые, так и скольжения, упорного и радиального. При этом соблюдается обязательное для возможности демпфирования условие - одна часть конструкции может на определенный угол смещаться относительно другой. Пружины, демпфирующие колебания частей двухмассового маховика, разделяются пластиковыми сепараторами, а их общее количество в устройстве может быть различным, в зависимости от назначения маховика, и достигать вплоть до тридцати единиц. Более того, внутри каждой такой пружины может быть расположены еще одна или две, для повышения эффективности работы устройства. А в дополнение - все эти комплектующие располагаются в густой масляной среде, часто с увеличивающейся при нагреве вязкостью, вся внутренняя полость маховика плотно заполнена консистентной смазкой, что еще более смягчает работу узла в целом.

Благодаря такой конструкции двухмассовый маховик Sachs производства ZF может работать в разных эксплуатационных режимах и успешно устранять разной интенсивности колебания. Блоки пружин разделены сепараторами на центральный и крайний. Крайний блок пружин более жесткий. При работе двигателя в стандартных условиях массы двухмассового маховика смещаются на некоторый угол относительно друг друга, сжимая при этом центральный блок пружин. Но при более высоких нагрузках в работу вступает более жесткий крайний бок пружин, компенсируя возросший угол поворота масс маховика относительно друг друга. Такой режим работы соответствует работе мотора в режимах резкого старта или торможения двигателем.

Особенности конструкции двухмассового маховика позволяют ему имитировать работу своего более массивного одномассового аналога в «идеальном» режиме при условии, что резонансные явления в ДВС не возникают. Более того, разделение маховика на две массы позволило решить задачу исключения резонансных колебаний еще и в трансмиссии. Благодаря этому надежность и долговечность КПП возрастает, и это в условиях, когда передаваемая ими мощность увеличивается. А помимо всего этого растет еще и комфорт при управлении автомобилем, оснащенным двигателем с двухмассовым маховиком, - нежелательные вибрации и непредусмотренный шум от работы агрегатов практически не возникают.

ДММ и КПП
Вообще, роль двухмассового маховика в работе связки «современный двигатель - КПП» переоценить практически невозможно. В связи с ростом мощности двигателей новых поколений при их работе в нижнем диапазоне оборотов требования к возможностям трансмиссии усиливаются существенно. Для того, чтобы трансмиссия могла передавать теперь уже возросший крутящий момент, в первую очередь должно быть усилено сцепление. При том, что габариты этого узла увеличены быть не могут по соображениям требований к компоновке двигателя в кузове автомобиля. Очевидно, что задача по усилению сцепления может быть решена прежде всего за свет увеличения мощности диафрагменной пружины «корзины» сцепления и применением новых материалов фрикционных накладок самого диска. Более мощная пружина повышает сцепные свойства дисков сцепления, а значит передаваемый посредством трансмиссии момент, вырабатываемый двигателем, может быть более высоким.

Двухмассовый маховик. Есть ли альтернатива?
Сложное устройство ради эффективности.

Простое решение, но оно кроме позитивного результата приводит еще и к появлению проблем, ранее бывших неактуальными. Прежде всего, это жесткость включения сцепления. Мощная пружина более резко нагружает агрегаты, двигатель и КПП, а значит опасность резонансных колебаний, ранее угрожавшая прежде всего моторам, теперь в полной мере распространяется и на валы КПП. В дополнение снижается комфорт управления сцеплением- если речь идет о «спортивном» автомобиле, то, в принципе, с этим жить можно, а если это «семейный» универсал? Таким образом, необходимость демпфирования становится актуальной уже и для трансмиссии. Обычный одномассовый маховик не в состоянии решить эту проблему. В традиционной схеме конструкции сцепления для снижения нагрузки на трансмиссию используется гаситель крутильных колебаний в виде встроенных в ступице диска сцепления пружин. Но мощности этих пружин явно недостаточно для того, чтобы компенсировать неравномерность крутящего момента современного двигателя- уж слишком невелико плечо приложения силы упругости между осью пружины в демпфере и осью сцепления. Эффективно сделать это может лишь… свой собственный, отдельный маховик трансмиссии. Идти на этот шаг - излишне усложнять систему. Но стоит только лишь использовать двухмассовый маховик вместо традиционного одномассового, как задача получает решение. Причем эффективное настолько, что даже пружины гасителя колебаний в ступице диска сцепления становятся не нужными. Таким образом, двухмассовый маховик обеспечивает решение задач по недопущению резонанса как непосредственно в двигателе, так и в КПП при значительно выросших потребностях в сглаживании неравномерности вращения валов, обусловленных возросшей мощностью современных моторов при их работе в нижнем диапазоне оборотов. Одномассовый маховик этих возможностей дать не может в силу принципиального различия конструкций при сравнении с двухмассовым аналогом. А значит, замена одного узла на другой не может быть осуществлена без негативных последствий для надежности, долговечности и комфорта автомобиля в целом.

Конструкции двухмассовых маховиков Sachs

Двухмассовый маховик. Есть ли альтернатива?
Двухмассовый маховик. Есть ли альтернатива?

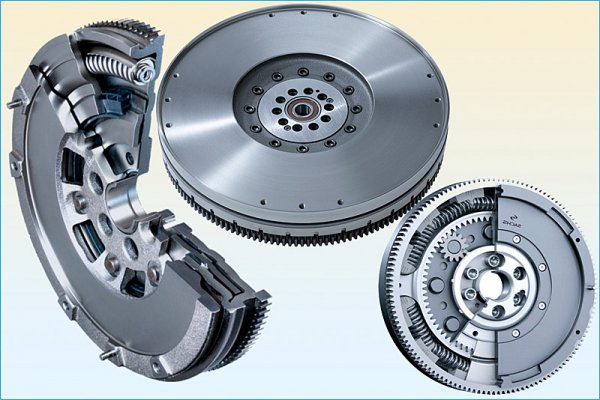

Двухмассовый маховик с адаптивным демпфлером. Маятниковый демпфлер обеспечивает эффективное гашение колебаний. Применяется для обеспечения максимального уровня комфорта.Двухрядный двухмассовый маховик для двигателей мощностью более 350 Нм. Дополнительный внутренний контур необходим для повышения комфорта.
Двухмассовый маховик. Есть ли альтернатива?
Двухмассовый маховик. Есть ли альтернатива?

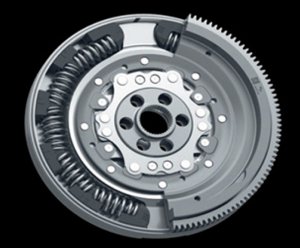

Двухмассовый маховик ZMS-TD с непосредственным отбором мощности. Применяется для двухдискового сцепления, гибридного привода, а также вариаторов.Двухмассовый маховик для небольших и средних двигателей до 350 Нм. Встроенная поверхность трения пропорционально увеличивает сопротивление при увеличении угла поворота вторичной массы относительно первичной массы.
Двухмассовый маховик. Есть ли альтернатива?
Новинка!
Двухмассовые маховики Sachs для самых популярных легковых автомобилей Volkswagen, Audi, Seat и Skoda, оснащенных роботизированной трансмиссией:
1.9 TDI с насос-форсункой
Sachs 2295 000 487
2.0 TDI с насос-форсункой
Sachs 2295 000 541
2.0 TDI с Common Rail
Sachs 2295 000 468
Для коммерческих автомобилей Volkswagen Transporter / Multivan
T V с мотором 2.0 TDI Common Rail
Sachs 2295 000 326

Неравноценная замена
Двухмассовые маховики целиком и полностью решают возложенные на них задачи и обеспечивают возможность дальнейшего роста уровня техники в автомобилестроении. Да, ресурс этого узла не равен ресурсу его одномассового аналога, производитель заявляет о 200 тыс. км пробега автомобиля в условиях использования без спортивных режимов эксплуатации. Однако нужно помнить, что двухмассовый маховик успешно решает еще и задачи, ранее решаемые демпферами крутильных колебаний, ресурс которых был также ограничен, а замена требовала выполнения достаточно большого объема работ. Кроме того, альтернативы попросту нет, если вспомнить о возросших нагрузках. В этих условиях иное приводит к ухудшениям, обусловленных заменой двухмассового маховика на его одномассовый аналог. Если по каким-либо причинам такое решение принимается, то нужно помнить, что этот шаг приведет к росту нагрузок на КПП, увеличению опасности возникновения резонанса, а значит к снижению надежности и долговечности автомобиля в целом. И это не говоря уже о потерях, связанных со снижением комфорта. В любом случае, полностью деклассировать автомобиль только потому, что в свое время была упущена необходимость помнить о предстоящей необходимости его поддержания на должном уровне, это далеко не лучший вариант для развития событий. Лучший и более верный заключается в том, чтобы доверять производителю высокотехнологичной техники, который успешно решает столь сложные, порой, казалось бы, несовместимые задачи совмещения в одной конструкции автомобиля: надежности, мощности, комфорта и долговечности.

Андрей Ильчук
Источник: журнал autoExpert №8`2013. При перепечатке ссылка на источник обязательна.

www.zf.com/ua
