Эволюция натяжения

Привод газораспределительного механизма за последние несколько лет пережил довольно серьезную эволюцию. Наиболее заметное развитие пришлось на натяжитель ролика. Если ранее ремень ГРМ надо было натягивать вручную при установке, то теперь на многих двигателях натяжение достигается автоматически при установке ролика и корректируется на протяжении всего срока службы ремня. Как это повлияло на рынок сервисного обслуживания? Об этом мы поговорили с ведущими поставщиками данных компонентов.

Итак, сегодня на рынке представлено три типа роликов ГРМ. Простейшая модель представляет собой обычный шариковый подшипник, на котором закреплен корпус ролика, с крепежным узлом. Натяжитель для такого ролика имеет самую простую конструкцию. Ремень натягивается вручную с помощью гаечного ключа при установке ролика. Естественно, что при таком способе установки вероятность ошибки при натяжении ремня заметно выше, чем при использовании автоматических натяжителей. И именно это, по статистике производителей роликов и ремней ГРМ, является главной причиной их преждевременного износа. Несмотря на то, что замена ремня ГРМ с механическим натяжителем считается далеко не самой сложной сервисной процедурой, автомеханики довольно часто нарушают момент затяжки крепежных элементов, не обращают внимания на несоосность роликов и шкивов и неправильно регулируют натяжение ремня.

Второй недостаток такого типа натяжителей заключается в том, что уровень натяжения задается один раз и на весь срок службы ремня. Между тем, в процессе работы двигателя требуется практически постоянная корректировка натяжения ролика. «Даже если при установке ремня натяжение было установлено правильно, в различных режимах работы двигателя возникают такие моменты, когда этот показатель выходит за нормативные значения, – говорит ведущий технический специалист NTN-SNR Россия Павел Сорочинский. – Натяжение ремня меняется при увеличении нагрузки на двигатель, при изменении температуры двигателя и попросту в результате естественного вытягивания ремня по мере его износа. Механические и пружинные натяжители не в состоянии оперативно корректировать натяжение ремня в таких ситуациях. Это возможно только при использовании гидравлических натяжителей ремня ГРМ».

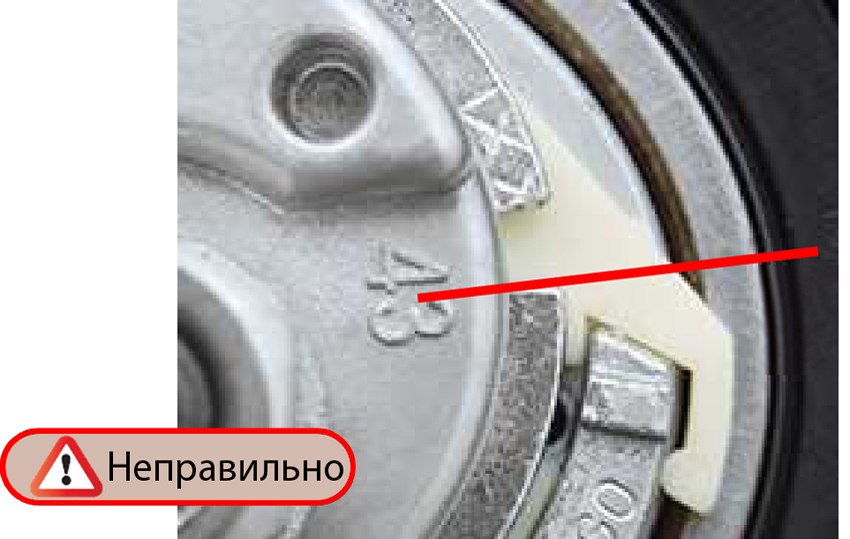

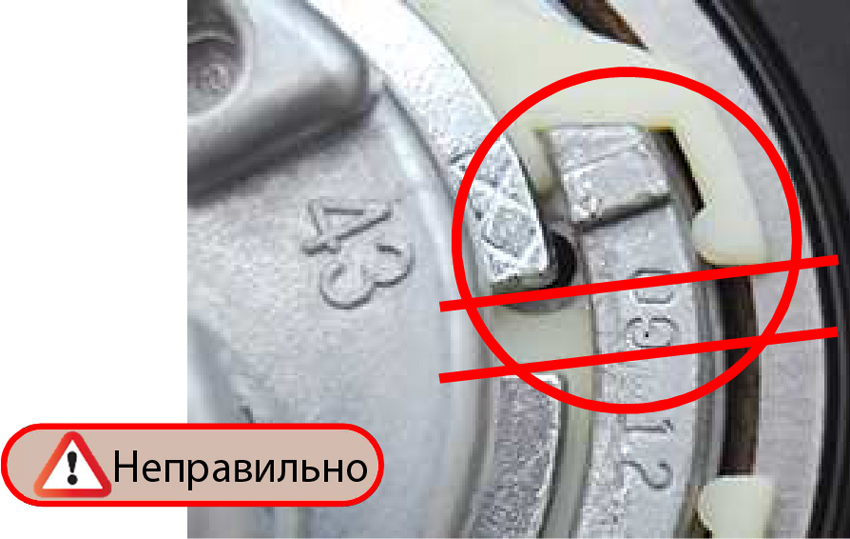

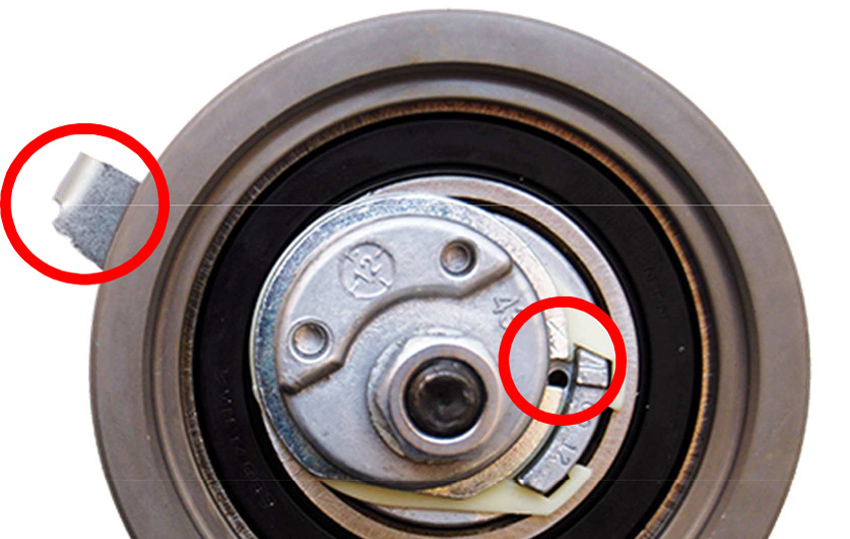

Слабое натяжение ремня. Показатель натяжения расположен неправильно – он находится не возле маркировки, а напротив индикатора износа ремня. Показатель должен быть закреплен между линиями А и В.	Значительно превышенное напряжение. Показатель напряжения спозиционирован неправильно – он располагается не вместе с маркировкой. Показатель не пересек линию А и зафиксировался перед индикатором износа.	Необходимо проверить правильность установки ролика. Когда маркировка ролика совпадает с крючком, монтаж окончен. В случае если их положение неверно, следут повторить установку.

Об упомянутых выше пружинных натяжителях тоже следует сказать несколько слов, поскольку они занимают довольно заметное место на рынке. Пружинные натяжители – промежуточный вариант. При их использовании, исключается вероятность неправильной установки натяжения ремня ГРМ при его замене. Однако, как уже отметил специалист NTN-SNR, во всем остальном они имеют те же самые недостатки, что и обычный механический натяжитель.

Разработчиком наиболее продвинутой конструкции натяжителя ремня ГРМ является компания NTN-SNR. Речь идёт об автоматическом гидронатяжителе. NTN-SNR безоговорочно лидирует в этой сфере. Вот как описывает преимущества таких натяжителей Павел Сорочинский:

«Натяжение осуществляется с помощью гидроцилиндра с перепускными отверстиями, с помощью которого ролик находится под постоянным давлением. Это что-то вроде амортизатора, шток которого постоянно стремится вытолкнуть корпус ролика на необходимую величину, чтобы сохранить правильное натяжении ремня. Автоматический гидронатяжитель ремня ГРМ регулирует натяжение постоянно: при изменении нагрузки и температуры двигателя, при растяжении ремня и так далее. Это повышает срок эксплуатации ремня и роликов ГРМ на несколько десятков тысяч километров. При этом конструкция гидронатяжителей постоянно совершенствуется. Первые модели устанавливались отдельно от ролика, что создавало определенные сложности при замене ролика. Однако несколько лет назад компания NTN-SNR разработала гидравлические натяжители, которые уже интегрированы в корпус ролика. Установка такого ролика занимает гораздо меньше времени, и вероятность ошибки практически исключена. NTN-SNR является ведущим разработчиком гидравлических натяжителей для роликов ГРМ в мире. В этой области у нас есть множество эксклюзивных технических решений, которые не предлагает ни один другой поставщик. Так, недавно мы разработали гидронатяжители короткого и ультракороткого типа. Нам удалось создать очень компактную деталь, которая сохраняет все свои прочие характеристики: силу натяжения и межсервисный ресурс».

Несмотря на все преимущества гидронатяжителей, их доля на рынке (особенно в сегменте aftermarket) пока не очень высока – около 10%. Но она постоянно растет. Процесс замены на конвейере идет не такими быстрыми темпами, как, возможно, хотелось бы производителям компонентов системы привода ГРМ. Дело в том, что автомобильный рынок сегодня сильно унифицирован. Одна модель двигателя может устанавливаться на десятки моделей автомобилей. На многие новые модели автомобилей ставятся двигатели, которые были разработаны несколько лет назад и если в них изначально применялся механический натяжитель ремня ГРМ, то он сохраняется и на новой модели. Если же автопроизводитель создает принципиально новую платформу, то скорее всего, на ней мы увидим уже автоматическую систему натяжения ремня ГРМ.

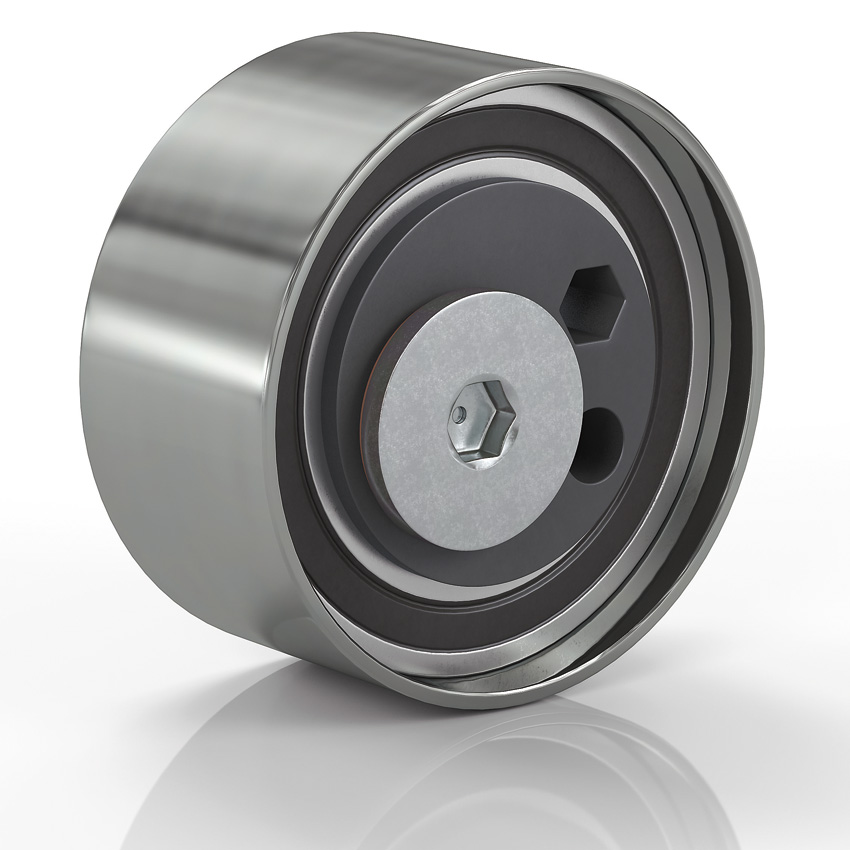

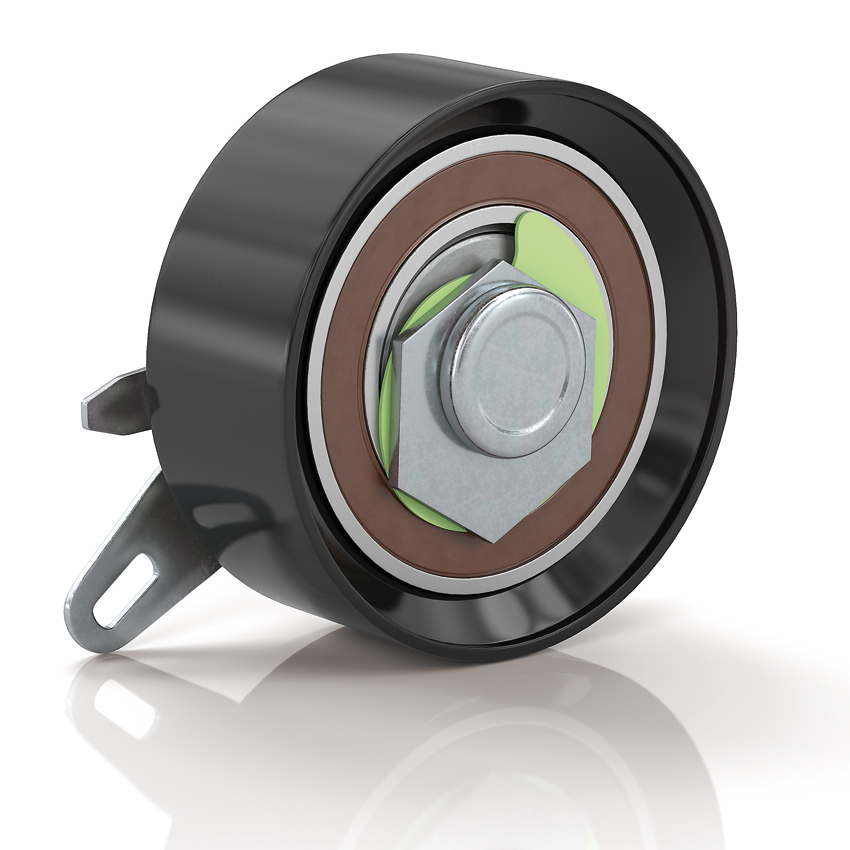

Механический натяжитель ГРМ на AUDI A4, A6, A8, SKODA Superb, VOLKSWAGEN Passat V. NTN-SNR GT357.31	Автоматический натяжитель ГРМ на AUDI A6, VOLKSWAGEN LT, Transporter. NTN-SNR GT357.33

Моторесурс и реалии большого города
Изменение конструкции привода ГРМ повлекло за собой неизбежные перемены и в регламентах сервисного обслуживания. Развитие всего автомобильного рынка в последние годы преследовало одну цель – максимально увеличить межсервисный пробег автомобиля. Практически все инновации в автоиндустрии прямо или косвенно приводят к тому, что поводов для обращения на сервис у автовладельца всё меньше и меньше. «Сегодня данные по межсервисному пробегу привода ГРМ очень сильно разнятся, например, для автомобилей марки Hyundai максимально допустимый ресурс компонентов привода ГРМ составляет 60 000 км, для некоторых моделей Volvo указан период замены 120 000 км. На практике рекомендуем не затягивать с заменой, а лучше даже производить замену заранее. Дело в том, что в условиях большого города сегодня многие автомобили постоянно находятся в пробках. Это приводит к тому, что у них количество часов работы двигателя растёт гораздо быстрее, чем пробег автомобиля. Так что количество пройденных километров сегодня уже не является универсальным ориентиром для оценки межсервисного интервала. Если вы – житель крупного мегаполиса и вам часто приходится стоять в пробках, мы рекомендуем производить замену на 10 000 км раньше, чем это указано в регламенте. Необходимо руководствоваться заводскими инструкциями автопроизводителей, а также своевременно проверять данный узел, например во время очередной смены моторного масла».

От ремня и ролика – к комплектам
Эволюция всех компонентов привода ГРМ привела к тому, что вероятность преждевременного износа одного из компонентов системы практически сведена к нулю, а стоимость сопутствующих сборочно-разборочных работ возросла, из-за того, что конструкция современных двигателей усложнилась. Ещё несколько лет назад многие СТО при замене ремня ГРМ, визуально диагностировали состояние роликов и сальников валов и лишь рекомендовали владельцу поменять их в случае обнаружения износа. Ресурс ремня тогда составлял около 40 000 километров, а ролики могли «проехать» и в два раза больше. Сегодня все компоненты ГРМ изнашиваются примерно одинаково и имеют приблизительно равный ресурс. Даже если механик при установке ремня ошибся с уровнем натяжения, это приводит к равномерному ускоренному износу и ремня, и роликов. Соответственно, если какой-то из компонентов ГРМ выходит из строя раньше положенного срока, значит и все остальные детали уже надо менять. То же самое можно сказать и про водяную помпу, которая напрямую не относится к газораспределительному механизму, но на некоторых двигателях приводится в движение от ремня ГРМ.

Процедура сборки и разборки газораспределительного механизма и водяной помпы – довольно трудоемкая. Если клиент отказывается менять комплект вместе с водяной помпой, то ему просто необходимо в цифрах показать, какую сумму он может переплатить в том случае, если помпа перестанет работать через несколько тысяч километров после замены ремня ГРМ. И большинство автовладельцев предпочитают не рисковать, потому что стоимость работ удваивается.

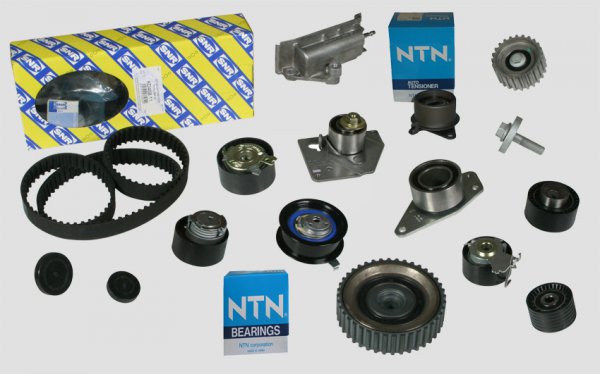

Именно поэтому поставщики автокомпонентов продают приводы ГРМ комплектами. В этот комплект входит всё необходимое для замены. В зависимости от двигателя, в такой комплект может входить до 10 различных деталей и более.



NTN-SNR поставляют комплекты для замены привода ремня ГРМ. Это обусловлено регламентом сервисного обслуживания, который устанавливает производитель и заботой об удобстве клиента, которому не придется собирать комплектующие для замены у разных поставщиков. К тому же, по словам наших собеседников покупка готового комплекта для замены ремня ГРМ на практике обходится покупателю дешевле, чем приобретение каждой детали в отдельности. Естественно, если мы будем сравнивать изделия, качество которых соответствует «оригинальному».

Большинство современных двигателей для легковых автомобилей разработаны таким образом, что за весь срок службы привод системы ГРМ меняется лишь один раз. Да, стоимость замены при этом в несколько раз превышает стоимость замены ремня ГРМ на двигателях предыдущего поколения. Однако необходимо учитывать, что на таких моторах замена комплекта происходит 1 раз в два года и после каждой замены многие автопроизводители рекомендуют сократить межсервисный интервал. Это делается из соображений безопасности, чтобы сохранить двигатель, а иногда и автомобиль. Привод ремня ГРМ – это важнейший компонент двигателя. Так что, в конечном счете, потребитель от такой эволюции только выигрывает.



Источник: журнал autoExpert №5`2015. При использовании материалов ссылка на источник обязательна.
