Еще с начала прошлого века цепи приводят в движение распредвал в головке блока цилиндров двигателей. Наряду с цепным приводом в современных автомобилях примерно в равных пропорциях применяется в ГРМ и ременный привод. Есть автопроизводители, например, Mercedes и BMW, которые оставались верными традиции применения цепного привода, да и многие азиатские производители снова возвращаются к цепному приводу ГРМ. Даже маленькие двигатели (Smart, VW и Opel), как и гибридные конструкции, теперь оснащают цепным приводом.
Цепи обладают существенными преимуществами
По сравнению с ремнями ГРМ срок эксплуатации цепей относительно больше. Правда, уже встречаются ремни ГРМ, работающие в отсеке с маслом, интервал замены которых достигает 240.000 км (или 10 лет). Например, двигатель Ford 1.0 EcoBoost. Но все равно, сравнивая в общем и другие характеристики, цепи существенно устойчивее к износу и часто могут работать на протяжении всего срока службы автомобиля.
Высокая себестоимость производства двигателей с цепным приводом, по сравнению с ременным приводом, окупается по причине отличной устойчивости к износу и низких затрат на ремонт на протяжении всего срока эксплуатации автомобиля. Одним из преимуществ цепного привода является способность работать под большими нагрузками и лучше связывать все элементы ГРМ, находящиеся порой не близко друг к другу.
Нюансы производства
Одним из недостатков цепей в сравнении с ременным приводом является шумность работы, которая, впрочем, снижается благодаря направляющим планкам-успокоителям, натяжителям, а также прорезиненным звездочкам цепной передачи. Рис. 1 иллюстрирует сложность многоэтапного процесса производства качественной однорядной цепи. Цепи после определенного срока эксплуатации несколько удлиняются, что у высококачественных цепей решается предварительным растяжением при производстве и применением натяжителя цепи. Предварительное растяжение цепи осуществляется с силой, равной 50% силе разрыва цепи. Это гарантирует продолжительный срок службы и лучшую работу с самого начала.
febi bilstein предлагает исключительно оригинальные цепи от IWIS – лидера и эксперта с 90-летним опытом в отрасли привода ГРМ.
Все цепи «Made in Germany». Наряду с цепями стандартного исполнения febi bilstein предлагает цепи усиленного исполнения с особенными износоустойчивыми звеньями для двигателей, подверженных средним и высоким нагрузкам. Кроме этогоfebi bilstein предлагает цепи высокомощного исполнения (со штампованными пластинами, специальным покрытием рабочих поверхностей из износостойких материалов) для «требовательных» двигателей с прямым впрыском и мощных двигателей с большим рабочим объемом.
В двигателях автомобилей используются следующие типы цепей:

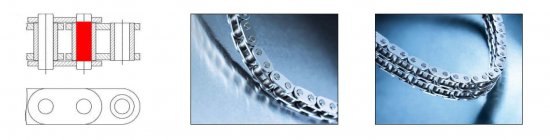

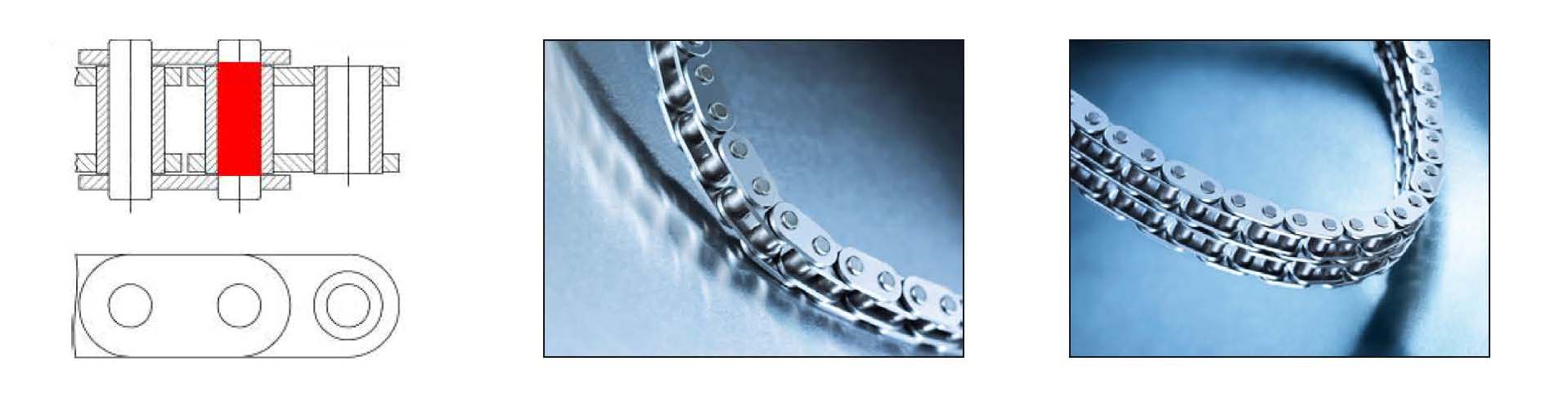

Втулочная цепь – однорядная и двухрядная
Цепь с превосходной износостойкостью и низким трением.

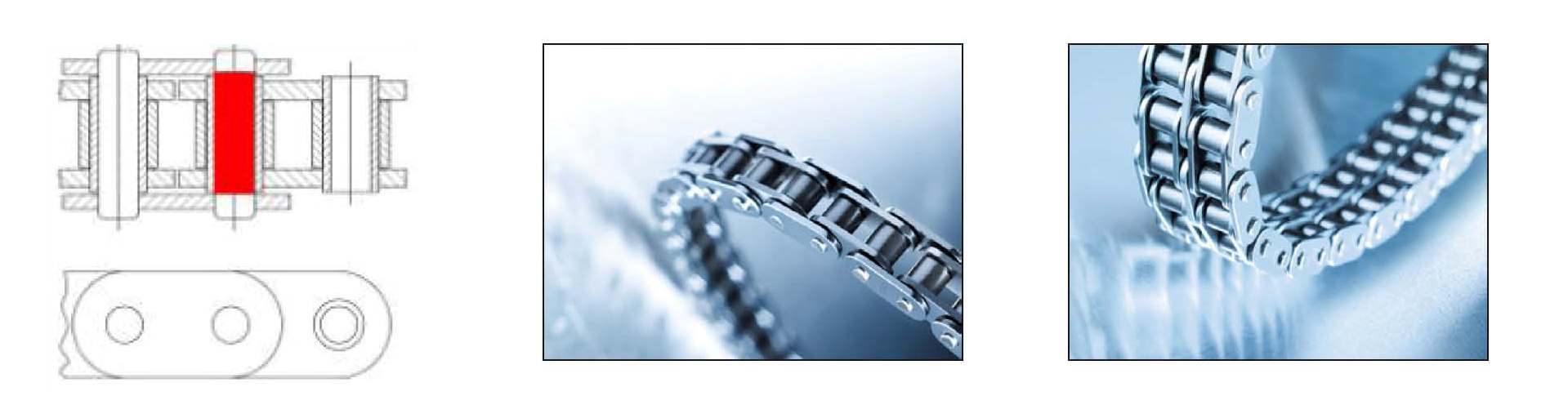

Роликовая цепь – однорядная и двухрядная
Цепь с уменьшенной шумностью за счет смягчающего зазора между роликом и втулкой.
Обладает хорошей износостойкостью и предназначена для высоких оборотов.

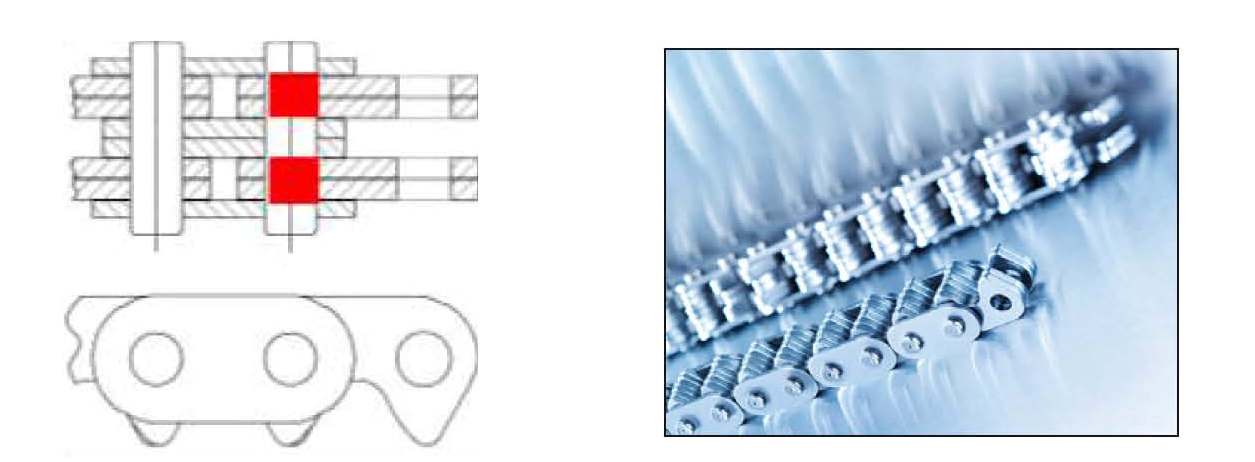

Зубчатая цепь
Цепь с исключительно низким уровнем шума и хорошей износостойкостью.
Проверка и оценка
В основном считается, что цепи ГРМ при хорошей смазке почти не требуют технического обслуживания. Все же встает вопрос: когда следует менять цепь и особенно другие компоненты ГРМ? Ниже приведены предпосылки, при которых цепной привод ГРМ должен быть проверен или, в случае необходимости, отремонтирован:
• шумы от цепи (например, брякание или стук);
• фазы газораспределения изменились, потеря мощности двигателя (цепь стала значительно длиннее);
• натяжитель цепи достиг своего лимита, полностью изношен (можно увидеть только при разборе);
• неверный сигнал от датчика распредвала и/или коленвала.
Если двигатель уже раскрыт, то возможна замена без лишних затрат (можно предупредить последующие поломки и затраты).
Обратить внимание при замене цепи ГРМ
Если же приходится менять цепь, следует обязательно учесть следующее: заменить все участвующие компоненты новыми! Типичными изнашивающимися компонентами цепного привода ГРМ наряду с цепью являются также направляющие планки-успокоители, натяжители и звездочки цепного привода.
Качество этих компонентов является решающим элементом безопасности и долговечности всего цепного привода.
В комплектах febi bilstein вместе с оригинальными цепями IWIS автосервис получает полный ремкомплект с натяжителями, успокоителями и звездочками (например, для бензинового двигателя Opel 2.2 Z22YH – рис. 2).
При монтаже обязательно используйте специально предусмотренный производителем инструмент. Для продолжительного срока службы и безотказной работы цепям необходима хорошая смазка. Следовательно, очень важно регулярно проверять уровень моторного масла и придерживаться заданным автопроизводителем интервалам замены (обратите внимание на тип масла). Используя неверный тип или некачественное масло, цепь и, прежде всего, направляющие планки-успокоители могут быстро износиться.
Доверьтесь проверенному качеству оригинального производителя от febi bilstein. Весь ассортимент Вы найдете на сайте www.febi-parts.com.
febi является частью bilstein group, в которую входят также и другие сильные торговые марки.
Подробную информацию Вы найдете на сайте www.bilsteingroup.com.
Ниже представлены различные примеры повреждений цепного привода и возможные причины:

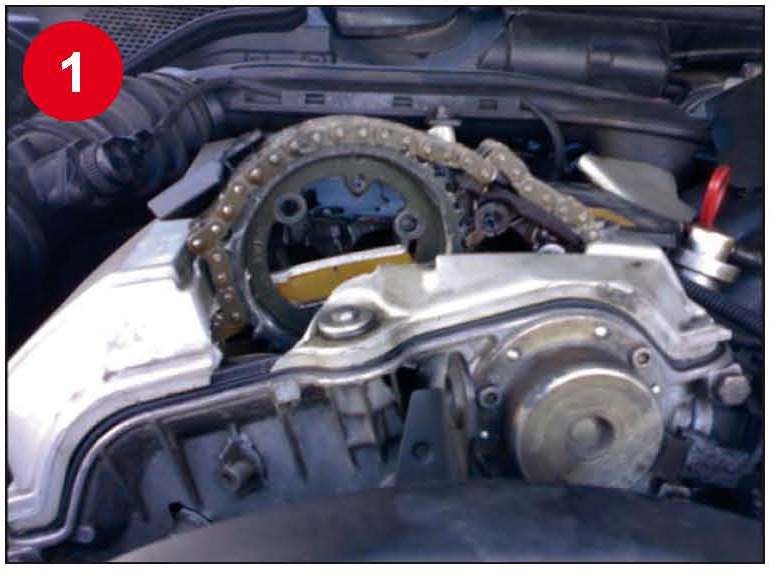

1. Проблема: шестерня распредвала пробила крышку головки блока цилиндров.
Возможные причины: не были заменены болты шестерни распредвала. Замена болтов предписана автопроизводителем.

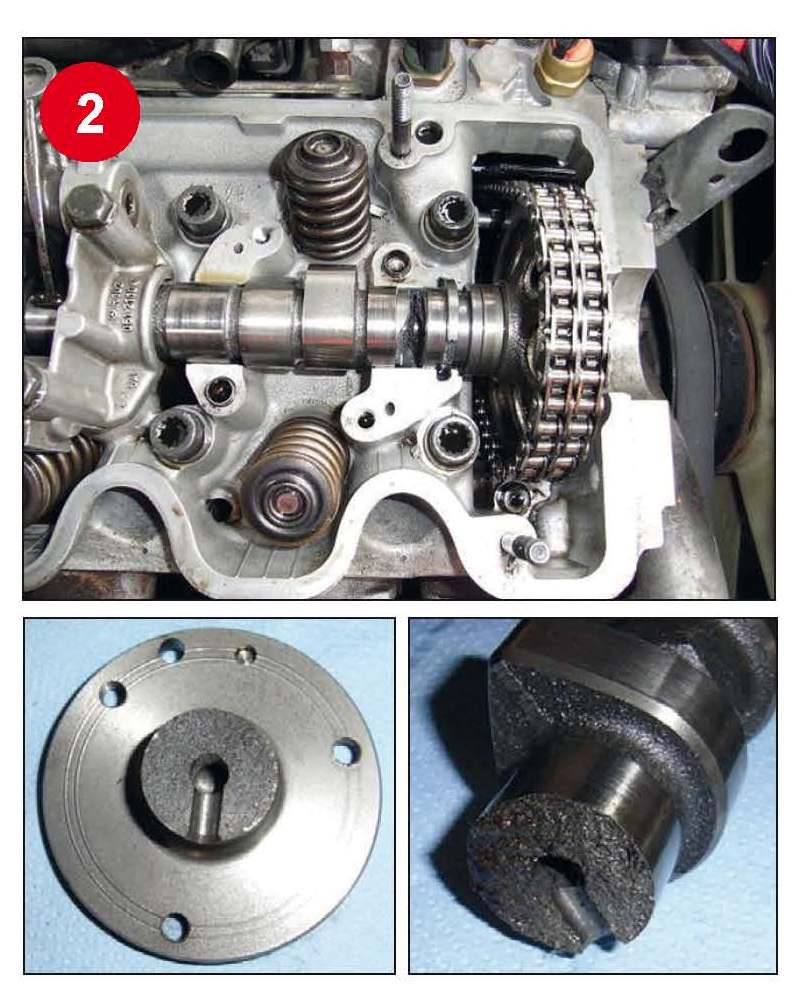

2. Проблема: сломан распредвал.
Возможные причины: ошибка монтажа.
Натяжитель цепи для данного типа двигателя перед должен быть разобран и приведен в исходное положение, что не было сделано. Следствие – слишком большое натяжение.

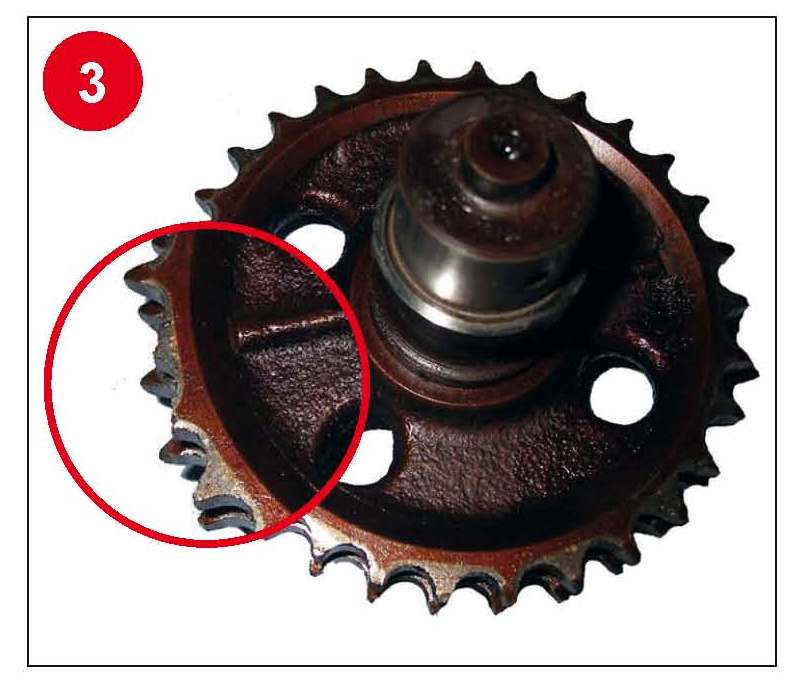

3. Проблема: сломан зуб шестерни распредвала. Шум в двигателе.
Возможные причины: была заменена только цепь. Шестерня распредвала уже была сильно изношена.

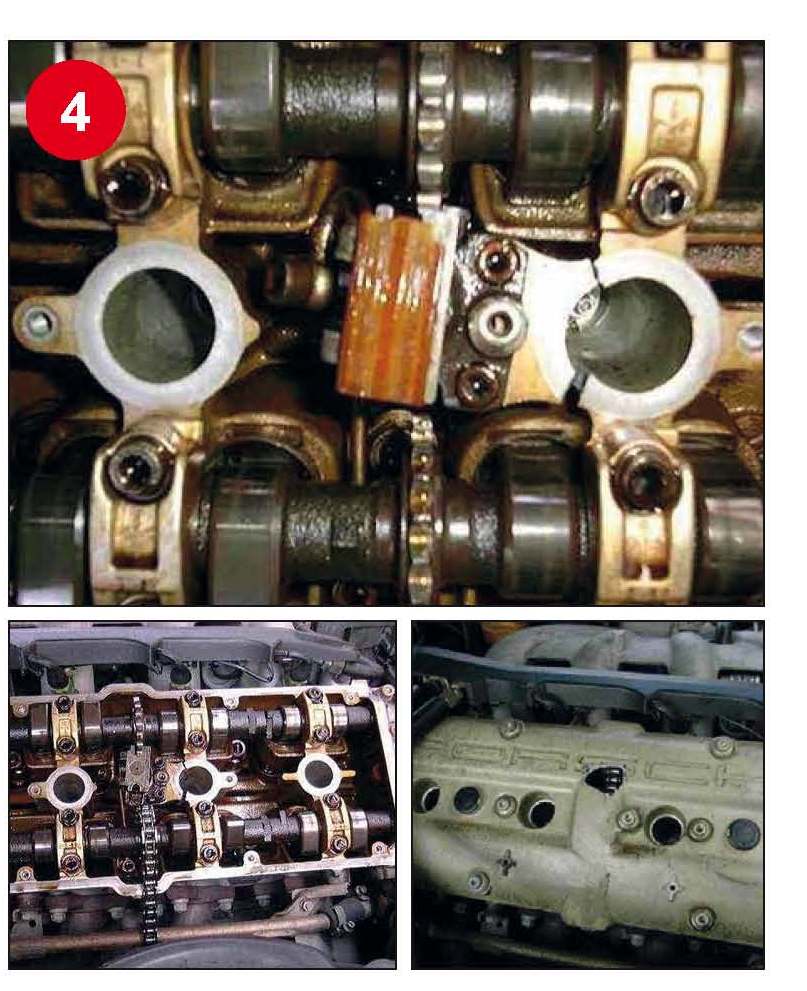

4. Проблема: сквозное отверстие в крышке головки блока цилиндров.
Возможные причины: сломана направляющая планка и, как следствие, разрыв цепи.
«Юник Трейд» - официальный дистрибьютор febi bilstein в Украине
+38 (0512) 50-02-26 (многоканальный)
www.utr.ua
Цепи обладают существенными преимуществами
По сравнению с ремнями ГРМ срок эксплуатации цепей относительно больше. Правда, уже встречаются ремни ГРМ, работающие в отсеке с маслом, интервал замены которых достигает 240.000 км (или 10 лет). Например, двигатель Ford 1.0 EcoBoost. Но все равно, сравнивая в общем и другие характеристики, цепи существенно устойчивее к износу и часто могут работать на протяжении всего срока службы автомобиля.
Высокая себестоимость производства двигателей с цепным приводом, по сравнению с ременным приводом, окупается по причине отличной устойчивости к износу и низких затрат на ремонт на протяжении всего срока эксплуатации автомобиля. Одним из преимуществ цепного привода является способность работать под большими нагрузками и лучше связывать все элементы ГРМ, находящиеся порой не близко друг к другу.
Нюансы производства
Одним из недостатков цепей в сравнении с ременным приводом является шумность работы, которая, впрочем, снижается благодаря направляющим планкам-успокоителям, натяжителям, а также прорезиненным звездочкам цепной передачи. Рис. 1 иллюстрирует сложность многоэтапного процесса производства качественной однорядной цепи. Цепи после определенного срока эксплуатации несколько удлиняются, что у высококачественных цепей решается предварительным растяжением при производстве и применением натяжителя цепи. Предварительное растяжение цепи осуществляется с силой, равной 50% силе разрыва цепи. Это гарантирует продолжительный срок службы и лучшую работу с самого начала.

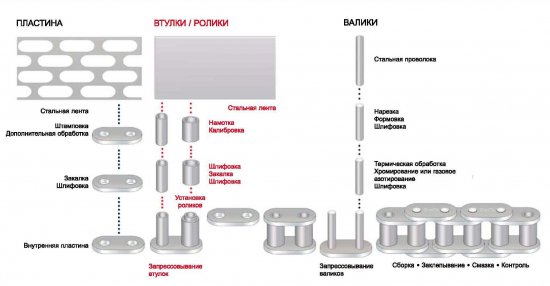

Рис. 1: Структура однорядной цепи. Производство отдельных компонентов
febi bilstein предлагает исключительно оригинальные цепи от IWIS – лидера и эксперта с 90-летним опытом в отрасли привода ГРМ. Все цепи «Made in Germany». Наряду с цепями стандартного исполнения febi bilstein предлагает цепи усиленного исполнения с особенными износоустойчивыми звеньями для двигателей, подверженных средним и высоким нагрузкам. Кроме этогоfebi bilstein предлагает цепи высокомощного исполнения (со штампованными пластинами, специальным покрытием рабочих поверхностей из износостойких материалов) для «требовательных» двигателей с прямым впрыском и мощных двигателей с большим рабочим объемом.
В двигателях автомобилей используются следующие типы цепей:
Втулочная цепь – однорядная и двухрядная
Цепь с превосходной износостойкостью и низким трением.
Роликовая цепь – однорядная и двухрядная
Цепь с уменьшенной шумностью за счет смягчающего зазора между роликом и втулкой.
Обладает хорошей износостойкостью и предназначена для высоких оборотов.
Зубчатая цепь
Цепь с исключительно низким уровнем шума и хорошей износостойкостью.
Проверка и оценка
В основном считается, что цепи ГРМ при хорошей смазке почти не требуют технического обслуживания. Все же встает вопрос: когда следует менять цепь и особенно другие компоненты ГРМ? Ниже приведены предпосылки, при которых цепной привод ГРМ должен быть проверен или, в случае необходимости, отремонтирован:
• шумы от цепи (например, брякание или стук);
• фазы газораспределения изменились, потеря мощности двигателя (цепь стала значительно длиннее);
• натяжитель цепи достиг своего лимита, полностью изношен (можно увидеть только при разборе);
• неверный сигнал от датчика распредвала и/или коленвала.
Если двигатель уже раскрыт, то возможна замена без лишних затрат (можно предупредить последующие поломки и затраты).
Обратить внимание при замене цепи ГРМ
Если же приходится менять цепь, следует обязательно учесть следующее: заменить все участвующие компоненты новыми! Типичными изнашивающимися компонентами цепного привода ГРМ наряду с цепью являются также направляющие планки-успокоители, натяжители и звездочки цепного привода.
Качество этих компонентов является решающим элементом безопасности и долговечности всего цепного привода.
В комплектах febi bilstein вместе с оригинальными цепями IWIS автосервис получает полный ремкомплект с натяжителями, успокоителями и звездочками (например, для бензинового двигателя Opel 2.2 Z22YH – рис. 2).

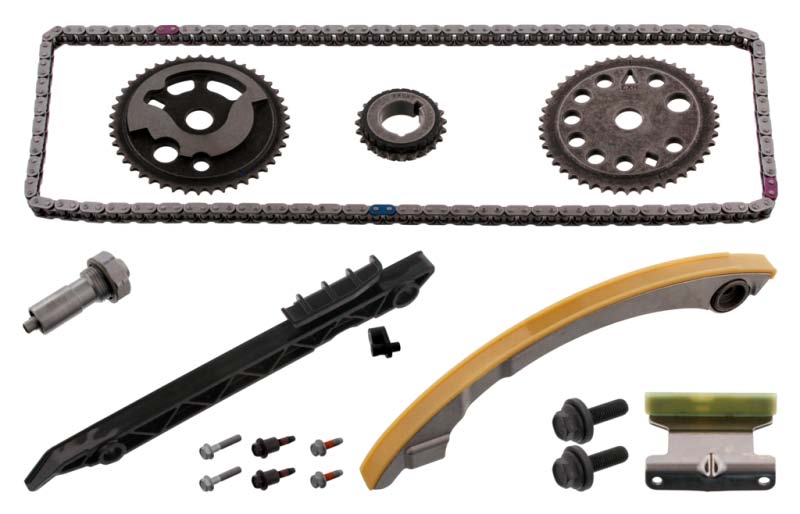

Рис. 2: Ремонтный комплект цепного привода
