Что такое шкив ремня генератора? По убеждению многих автовладельцев – «простая металлическая болванка», которая обеспечивает движение ремня. Поэтому когда приходит время ее менять, выбору этой детали часто уделяется недостаточное внимание. А зря…
Ни единого разрыва?
Мы уже немало копий поломали на страницах журнала, доказывая, что правильный выбор моторного масла отодвигает дату капремонта. Не менее вдумчиво нужно подходить и к замене шкивов. Что такое разрыв ремня генератора? Скажем прямо, весьма не мелкая неприятность. С большой долей вероятности его остатки попадут в зубчатый ремень привода с весьма печальными последствиями для двигателя. Так вот, шкив играет весьма значительную роль в минимизации вероятности таких ЧП. Особенно если речь идет о так называемом инерционном шкиве с обгонной муфтой.
Однако многие автовладельцы предпочитают поставить дешевую цельнометаллическую «болванку», даже если штатно был установлен инерционный шкив. Зачем платить больше за непонятное устройство с какой-то муфтой? В общем, типичная беда отечественного автосервиса: желание сиюминутно сэкономить, помноженное на отсутствие технической информации. При этом последствия такой «экономии» приводят к немалым тратам в будущем, но об этом как-то не принято думать. А потом в возникших проблемах обвиняется «некачественный» ремень (вдруг взял и порвался!). Однако качество ремня во многих случаях как раз не при чем. Знакомый автора статьи имел проблемы с частыми разрывами ремня генератора. Намучавшись, по совету мастера одной столичной СТО он заменил «родной» шкив на аналог с обгонной муфтой. И, надо сказать, несколько большая стоимость этого устройства себя окупила: внепланово тратиться на ремни больше не пришлось…
«Виноват» двигатель

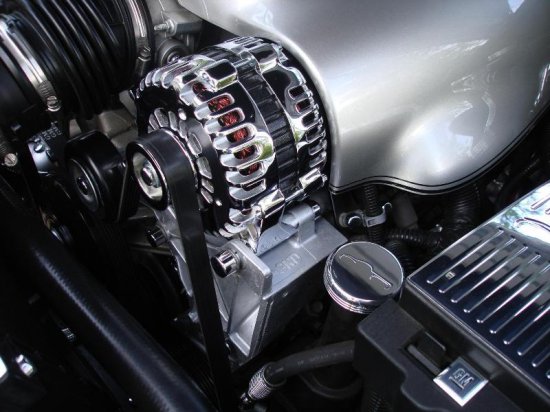

На каждом двигателе установлены навесные агрегаты, например, генераторы или компрессоры кондиционеров. Они приводятся в действие с помощью разного рода ремней и шкивов от коленвала. Но как ни старайся, двигатель внутреннего сгорания никогда не будет работать равномерно: ход коленвала всегда будет «пульсирующим» в такт с рабочим ходом поршня. Кроме того, не будем забывать, что мотор не работает в одном, стабильном, режиме. Такое возможно разве что на стенде моторных испытаний, но никак не в условиях городского «трафика». В общем, неравномерность работы двигателя передается на вспомогательное оборудование через ременный привод и вынуждает инерционные массы в приводе вспомогательного оборудования постоянно разгоняться и тормозиться. Как следствие – высокие нагрузки на натяжитель и ремень, чрезмерная вибрация ремня и его преждевременный износ, не забудем также про высокую шумность. Отметим, что из всего навесного оборудования генератор обладает наивысшим моментом инерции, поэтому оказывает наибольшее влияние на ременной привод.
Ситуация усугубляется тем, что из года в год мощность потребителей электроэнергии в автомобиле постоянно растет. Генератор (в том числе его ротор) становится все массивнее, а ведь нагрузка на ремень пропорциональна массе приводимых вращающихся частей навесных агрегатов. Если раньше долговечность ремня обеспечивалась во многом за счет его эластичности, то сейчас этот параметр уже не спасает. Соответственно, выход из ситуации нужно было искать в другой плоскости. И он был найден, когда в 1995 году компания INA, входящая в международный концерн Schaeffler Group, представила свое решение проблемы – шкив генератора с обгонной муфтой. Отметим, что патент на данный механизм и поныне принадлежит INA.

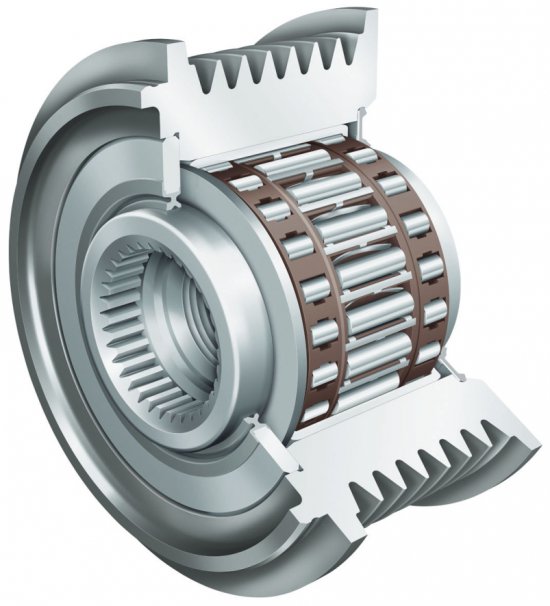

Для большей ясности представьте себе ступицу велосипедного колеса, которая допускает передачу крутящего момента только в одном направлении. Кроме того, когда велосипедист перестает нажимать на педали, она позволяет колесу свободно вращаться. Точно так же, при снижении числа оборотов двигателя, когда шкив генератора еще стремится вращаться с прежней скоростью, обгонная муфта шкива отсоединяет привод генератора и позволяет ему свободно проворачиваться. Эффект отсоединения образуется из-за кинетической энергии ротора генератора во время превышения скорости его вращения относительно шкива, замедляемого ремнем, и в основном возникает на частоте вращения двигателя ниже 2000 об.мин.
Во время переключения передач (трансмиссии) вал генератора также отсоединяется из-за снижения частоты вращения двигателя. Это исключает проскальзывание ремня. С другой стороны, данный механизм позволяет более плавно набирать скорость «бега» ремня при увеличении оборотов. Процесс соединения и разъединения муфты длится буквально несколько миллисекунд, поэтому для ремня (а также для остальных компонентов системы) обеспечиваются вполне комфортные условия работы и, как следствие, существенное увеличение пробега (по некоторым данным – до 100-150 тыс. км пробега). Кроме того, уменьшается шумность. Как говорится, «мелочь – а приятно».
Если обратится к цифрам, то благодаря применению шкива с обгонной муфтой максимальные нагрузки на ремень могут быть снижены с 1300 Нм до 800 Нм, амплитуда вибраций натяжителя ремня снижается с 8 мм до 2 мм. Эти данные были получены инженерами INA в результате пробных замеров динамических нагрузок, приложенных к приводу вспомогательного оборудования. Преимущества инерционного шкива очевидны, поэтому компания рекомендует при очередном ремонте ременного привода менять штатный шкив на инерционный, если это не запрещает автопроизводитель. По-хорошему, любознательному автовладельцу стоит поинтересоваться, что находится у него под капотом, не дожидаясь ремонта. Лучше начать экономить на ремнях заранее.
Не каждому по плечу
Отметим, что изготовление качественных инерционных шкивов требует весьма серьезного уровня производства. Ведь при частоте вращения ротора генератора, доходящей до 12 000 об/мин (в 2-2,5 раза большей, чем у коленвала) процессы постоянного соединения и разъединения муфты в инерционном шкиве занимают доли секунды, при этом температура в узле доходит до 120°С. Поэтому для производства инерционного шкива требуются высочайшая точность и качественные материалы. Поэтому добиться наибольшего пробега этого узла пока что удалось только немцам из INA, компания славится своей точной механикой на весь мир. К примеру, попытку освоить производство шкивов с обгонной муфтой сделала бразильская ZEN. Однако, насколько нам известно, добиться нормального ресурса изделия эта компания пока что не смогла, несмотря свои внушительные производственные мощности и репутацию поставщика высококачественных бендиксов. Ну, а о китайских инерционных шкивах, которые попадаются на рынке под непонятными брендами (или хуже – в качестве подделок под известные) точно ничего хорошего сказать пока нельзя.
Поэтому с момента изобретения и по нынешний момент INA сохраняет лидерство в производстве шкивов с обгонной муфтой, выпуская ежегодно свыше 12 миллионов изделий. Их используют все известные мировые производители генераторов, доля INA на рынке доходит до 85%. Отметим, что речь идет о генераторах, которые затем поставляются на конвейеры автопроизводителей. Про aftermarket мы уже говорили выше: достойной замены продукции под маркой INA на рынке просто нет.
Впрочем, есть одно исключение: компания обратила внимание на изобретение канадских инженеров из фирмы Litens: инерционный шкив, который оснащен дополнительным механизмом, позволяющим шкиву немного проворачиваться и в обратном направлении. Интересное инженерное решение плюс высокое качество изделий позволили Litens договориться с INA и поставлять свою продукцию под известной немецкой маркой.

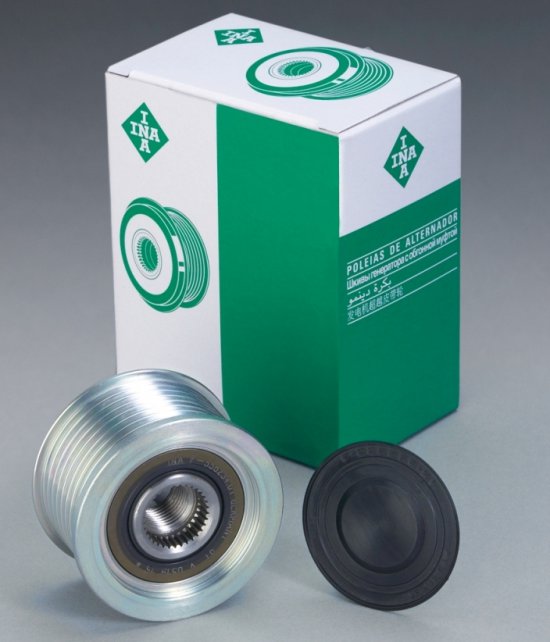

Поэтому не стоит удивляться, когда в коробке обнаруживается устройство с маркировкой «made in Canada». Между тем, у некоторых потребителей подобные моменты иногда вызывают недоумение, и, как это часто бывает, вокруг бренда образовался ряд домыслов…
«Белый или черный»
По поводу «made in Canada» мы разобрались выше, теперь поговорим об… окраске шкивов. Сравнительно недавно все изделия от компании INA, которые попадали в руки отечественных мастеров, были окрашены в черный цвет. Поэтому появление запчастей в другом цветовом исполнении озадачило покупателей, и кто-то пустил слух, что «правильная» INA – только черная. А остальное – это регенерированные детали.
Ставим точку: можно железно утверждать, что концерн Schaeffler Group не выпускает регенерированных изделий. В подтверждение тому в редакции есть соответствующее официальное письмо. В появлении необычной для наших мастеров окраски виновата любовь европейцев к экологии: до 2007 года шкивы и другие продукты (натяжные ролики и т.д.) имели гальваническое темное покрытие, включающее в себя ингредиент – 6-валентный хром. Однако в Европе его сочли канцерогенным и токсичным, поэтому все новые шкивы стали покрываться серебристой краской без вышеупомянутого хрома. Так как внедрение нового типа окраски заняло определенное время, в течение переходного периода на рынке появлялись детали как в «черном» исполнении, так и «белом».
Возвращаясь к теме регенерации, отметим, что INA предусмотрительно не торгует специальными подшипниками, которые используются в инерционных шкивах. Ведь какое-либо самостоятельное восстановление этих узлов компанией крайне не рекомендуется. Но, как обычно, желающие заработать находят лазейки, и на рынок таки попадают контрафактные продукты. К примеру, закупаются самые дешевые шкивы от INA, подшипники из которых используются для восстановления более дорогих изделий от этой фирмы. Замена подшипника – дело очень тонкое, требующее серьезного оборудования для достижения высокой точности установки. Поэтому качество «регенерата», сделанного на коленке молотком, с большой долей вероятности приведет к заклиниванию шкива с весьма неприятными последствиями. Рецепт избежать проблем прост и давно известен: обращаться к официальным поставщикам. Тогда точно не придется «заморачиваться» по поводу цвета или происхождения запчасти.
…и немного сервиса

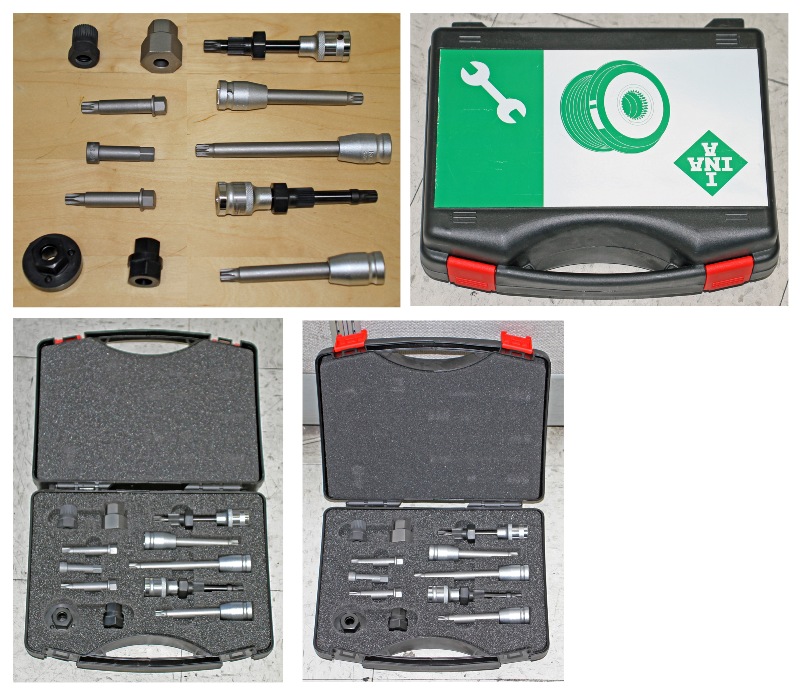

Хотелось бы напомнить мастерам: не экономьте на инструменте. Если деталь требует специальных приспособлений для демонтажа или установки, то лучше их приобрести, а не срезать шкив «болгаркой» (такой «прогрессивный» метод иногда применяют некоторые мастера). Тем более, что INA уже давно предлагает набор инструментов для снятия всех возможных шкивов. Да, это дополнительные траты, но последствия неудачного «демонтажа» подручными средствами могут обойтись дороже. К примеру, можно сломать ротор генератора, или выломать крышку. Ситуация довольно распространенная, потому хитрые поставщики электрооборудования не держат у себя на складе крышек: «Сломал? Покупай новый генератор».
Также настоятельно не рекомендуется пытаться ремонтировать инерционные шкивы, недаром они выполняются неразборными. По сути шкив является расходником. Отслужил свое – заменили. Не столь велика цена новой детали, чтобы рисковать вероятностью выхода из строя ременного привода с весьма дорогостоящими последствиями.
