Заводские подвески представляют собой компромисс между комфортом и грузоподъемностью. Те из них, которые обеспечивают плавный ход, не способны поддерживать по-настоящему тяжелый груз, а мощные пружины делают езду довольно жесткой, особенно в автомобиле без груза. Регулируемая пневмоподвеска может решить эти проблемы, позволяя увеличить давление воздуха для перевозки тяжелого груза или снизить его, когда автомобиль едет налегке.
Разновидности пневмосистем
Одноконтурная
Одноконтурная система является простейшей системой управления и используется для установки на одну ось. Подача воздуха происходит в оба пневмоэлемента, которые находятся в едином воздушном пространстве. Такая компоновка используется например на пикапах и легких грузовиках, где пневмоэлементы выполняют роль дополнительных упругих элементов для повышения грузоподъемности.
Этот тип системы может быть безресиверный, когда воздух в пневмоэлементы подается напрямую из компрессора и сбрасывается с помощью золотникового или элекроклапана. Или ресиверный, когда компрессор закачивает воздух в ресивер под давлением 120-200 psi (8-14 бар) и автоматически поддерживает этот запас, пополняя его по мере расходования. Управление подачей и сбросом воздуха при такой компоновке может осуществляться с помощью пневматической кнопки-клапана или, при необходимости электроклапаном.
При использовании системы автоматического уровня пола можно использовать как безресиверную, так и ресиверную компоновку, в зависимоcти от потребностей. Эта система отслеживает изменение клиренса по оси и вносит необходимые корректировки, увеличивая даление в пневмоэлементах или уменьшая его.
Двухконтурная
Двухконтурная система может устанавливаться как на одну, так и на обе оси автомобиля.
В случае установки на одну ось получается система с независимыми контурами на каждое колесо. В случае с пикапами, легкими грузовиками и прочими машинами, в которых перевозят грузы, помимо повышения грузоподъемности появляется дополнительная возможность скомпенсировать неравномерное распределение груза в кузове или багажнике. Также двухконтурная система лучше справляется с кренами при движении. Управляется такая система с помошью двух пневматических кнопок-клапанов или с помощью пневмораспределителей с электрическим управлением.
Также возможно использование автоматического уровня пола. Получается два независимых контура со своими датчиками и клапанами, которые контролируют каждый свой контур и при необходимости вносят корректировки.
Если двухконтурная система ставится на обе оси, то по сути получается две одноконтурные системы, каждая на своей оси. Управление аналогичное тому, которое используется в одноконтурных системах. Для удобства использования и облегчения контроля давления в контурах на такие системы устанавливается двухстрелочный манометр. Такая система предлагается нами как система начального уровня на две оси на большинство автомобилей.
Четырехконтурная
Четырехконтурная система устанавливается на обе оси автомобиля. В такой системе каждый пневмоэлемент является независимым от других и управляется отдельно. Системы этого типа бывают только ресиверные.
По управлению существует масса вариантов. Простые, с упралением пневматическими кнопками, с пневмораспределителями, управляемыми электропереключателями или с цифровыми контроллерами. Контроль клиренса может осуществляться по манометрам, цифровым индикаторам или контроллерами, работающими как по давлению в пневмоэлементах с индикацией на цифровом табло, так и по датчикам клиренса (таким контроллерам средства отображения вообще не нужны).
При установке четырехконтурной системы на пневмокнопках получается простая система без лишней электрики, но довольно медленная. Скорость подъема/опускания может варьироваться в пределах 5-15 сек. Без дополнительных функций, автоматики. Является неплохим бюджетным решением.
Система на пневмораспределителях позволяет существенно увеличить скорость подъема\опускания автомобиля (1-5 сек.) и также позволяет реализовать некоторые дополнительные возможности по управлению пневмоподвеской, такие как управление осями или всеми четырьмя стойками одновременно. Для любителей поиграться подвеской можно сделать инверсные раскачки, при которых когда одна сторона машины опускается, другая поднимается. Помимо этого можно сделать подъем машины в положение для езды онной кнопкой. Это позволит установить необходимый клиренс, в котором чаще всего передвигается автомобиль, без визуального контроля давления в пневмоэлементах.
При использовании в упралении цифрового контроллера можно получить самый широкий спектр возможностей управления пневмоподвеской. Помимо управления пневмостойками в ручном режиме контроллер автоматически следит за далением в ресивере, контролирует давление в пневмоэлементах или клиренс, отслеживает изменение загрузки, положение кузова и при необходимости вносит корректировки, а так же имеет одно или несколько предустановленых положений. Более подробно об устанавливаемых нами цифровых контроллерах можно почитать здесь.
Применение пневмоподвески
Вариантов применения пневмоподвески очень много. Из чего будет состоять пневмоподвеска, какими характеристиками будет обладать и какой спектр функций управления будет иметь в первую очередь зависит от того, какого результата предполагается достичь. Повышение уровня комфорта, улучшение ходовых качеств, увеличение грузоподъемности, изменение клиренса для поездок по бездорожью – все эти задачи позволяет реализовать пневмоподвеска. Но все машины разные и задачи у них тоже разные. Рассмотрим основные направления применения пневмоподвески на автомобилях, которые нас окружают.
Городские автомобили
Городские автомобили, седаны, универсалы, минивены, являются основной частью автомобильного парка в любой стране. Эти автомобили предназначены в первую очередь для передвижения по ровным дорогам с покрытием и не рассчитаны на бездорожье. Конструкторы стараются сделать городской авто хорошо управляемым и при этом достаточно комфортным. Поэтому, как всегда, вместо желаемой универсальности мы получаем компромисс. Или машина низкая, жесткая, но хорошо управляется, или же достаточно высокая и комфортная, но при этом валкая и не располагающая к активной езде. В первом случае появляются проблемы, даже в условиях города, в виде периодических соприкосновений выхлопной системы и днища автомобиля с выступающими лежачими полицейскими. При этом уровень комфорта в салоне устроит далеко не многих. Да и на дачу съездить на таком авто превращается в неразрешимую проблему. Во втором случае порой не хватает отточенности и скорости реакций автомобиля на поворот руля. Да и сильное перераспределение масс во время интенсивного торможения заставляет авто «клевать носом», сильно снижая эффективность торможения.
Улучшить ходовые качества и расширить возможности городского автомобиля, получить универсальность вместо компромисса реально с помошью пневмоподвески. Здесь можно выделить несколько преимуществ.
Гибкость настройки подвески. Любую задачу можно воплотить в жизнь без ущерба для всех важных параметров, таких как управляемость, комфорт, безопасность.
Сам принцип работы пневматической подвески позволяет сохранить отличную управляемость как в режиме обычной езды по городу, так и при передвижении по плохому покрытию с увеличенным дорожным просветом. При этом во время езды по городу каждый может сам выбирать себе необходимую степень комфорта подвески, а на шоссе, где скорости выше, даже лучше будет опустить авто пониже для улучшения аэродинамики и более комфортного передвижения.
Но только съехав с шоссе на проселок можно одним движением увеличить дорожный просвет, при этом застраховав свою подвеску, пороги и днище от повреждений. А возвращаясь с дачи и прихватив с собой еще пару человек в салон и забив багажник до отказа вещами можно не беспокоиться о том, что на очередной неровности зацепится и оторвется глушитель. Особенно актуальна данная тема для владельцев универсалов, в багажник которого влезает на порядок больше груза.
Стандартная система для городского автомобиля выглядит так:
• 4 пневмоэлемента, установленных вместо пружин. Вид и характеристики пневмоэлементов могут различаться из-за особенностей устройства подвески конкретного автомобиля.
• Компрессор средней производительности. Характеристики компрессора и ресивера подбираются в зависимости от желаемой скорости работы системы и общего расхода воздуха. Как правило во время повседневной эксплуатации не требуется постоянного изменения дорожного просвета, поэтому достаточно иметь запас воздуха на 1-2 цикла отработки. Быстрого пополнения запасов воздуха для такой системы не требуется.
• Электромеханические пневмораспределители, обеспечивающие стабильную работу системы, а также позволяющие разместить управляющие кнопки в тех местах, где это необходимо. Также они необходимы для системы с дополнительными датчиками или цифровыми контроллерами, управляющими функциями подвески.
• Управление системой. Обычное управление подобной системой состоит как правило из 2х сдвоенных или 4х одиночных датчиков давления (манометров) и 4х переключателей, управляющих каждым пневмоэлементом. Такая конфигурация занимает мало места и выполняет все возложенные на нее задачи. К тому же всегда есть возможность добавить дополнительные функции по управлению подвеской без применения разного рода электронных устройств. А это в первую очередь надежность, простота обслуживания и доступность небольшая стоимость деталей.
Внедорожники
В повседневной жизни к «внедорожникам» причисляют огромное количество автомобилей различного назначения, с самыми разными возможностями и любых размеров. Одни из них действительно утилитарные «Внедорожники» с большой буквы, другие – роскошные «спортсмены», третьи – удобные и практичные «паркетники».
Разумеется, все конструкции подвесок внедорожников имеют как свои преимущества, так и серьезные недостатки. Основные и важные для производителя (но не для владельца!) преимущества – простота конструкции и низкая цена. Что касается недостатков то их список куда больше. Основная проблема заключается в том, что подвеска внедорожника должна одновременно обладать взаимоисключающими свойствами. С одной стороны для увеличения проходимости и обеспечения комфорта на бездорожье подвеска должна быть довольно мягкой, с большим дорожным просветом, длинным ходом и допускать большую разницу хода колес на одной оси. Но подобные свойства буквально напрочь лишают автомобиль управляемости на высокой скорости на обычном шоссе! Кроме того, автомобиль больших размеров просто обязан обладать высокой грузоподъемностью. Но в таком случае подвеска должна быть более жесткой и упругой и допускать минимальные крены. И здесь каждый автопроизводитель находит свой компромисс, решая приоритетные задачи. В итоге одни внедорожники довольно комфортны и обладают высокой проходимостью, но попросту опасны при передвижении по городу и шоссе, а другие чересчур жесткие в обычной эксплуатации, но позволяют сравнительно безопасно перевозить по шоссе грузы и буксировать тяжелые прицепы.
Возможно ли что-то улучшить не меняя машины? Возможно! И именно здесь пневмоподвески проявляют свои основные преимущества. Пневмобаллоны позволяют в любой момент изменить клиренс автомобиля в зависимости от его загрузки и дорожных условий. Для перевозки груза и пассажиров достаточно немного поднять давление в пневмобаллонах и автомобиль вернется в штатное положение относительно дороги а подвеска при этом станет немного более жесткой, подстраиваясь под изменившуюся нагрузку и компенсируя ухудшение управляемости и плавности хода. Сразу после разгрузки дополнительный воздух можно стравить и вернуться к штатному положению.
На внедорожники мы предлагаем базовые двух или четырехконтурные системы, в зависимости от конструкции подвески автомобиля и пожеланий хозяина.Двухконтурная система устанавливается на заднюю ось автомобиля. Это функциональная, наиболее бюджетная система которая включает в себя следующие элементы:
• 2 пневмоэлемента, установленных для поддержки рессоры или же вместо пружины.
• Компрессор небольшой производительности. Так как в обычных условиях не требуется постоянного изменения жесткости задней оси и клиренса, такой компрессор в связке с небольшим ресивером (картинка) сможет обеспечить проведение необходимых корректировок не ожидая, пока будет достигнуто нужное давление.
4х контурной системы добавляется соответственно еще пара пневмоэлементов на переднюю ось и манометр с кнопкой.В результате получаем достаточно полезную и функциональную систему с простым управлением. При этом заметноповышаем степень комфорта и управляемость автомобиля.
Коммерческий транспорт
Все подобного рода автомобили как правило имеют высокий центр тяжести, и в загруженном состоянии становятся валкими, склонными к опрокидыванию.
С помощью пневматической подвески можно значительно улучшить ситуацию. Путем установки дополнительных пневмоэлементов на заднюю ось становится возможным корректировать положение кузова даже при максимально допустимой загрузке, при этом придавая необходимую жесткость задней подвеске, а так же возможность устранять перекосы кузова, при неравномерной загрузке по бортам. Это дает отсутствие пробоев в подвеске и меньшую нагрузку на рессоры и другие узлы подвески автомобиля. Также более правильно распределяются массы между осями и управляемость, а следовательно и безопасность, при передвижении не страдает.
Еще один немаловажный фактор – это цена комплекта. Для коммерческого транспорта возможна установка простейшей системы, которая позволяет реализовывать необходимые функции и при этом вполне бюджетна.
Подобная система состоит из:
• 2 пневмоэлементов, устанавливаемых на заднюю ось для дополнительной поддержки рессор или вместо пружин.
• Небольшого компрессора для создания необходимого давления в системе. В данной системе используется безресиверная схема, что позволяет упростить установку и значительно удешевить стоимость комплекта.
• Блока управления, состоящего из манометра и кнопок для регулировки давления в пневмоэлементах.
Тюнинг
Пожалуй, одна из самых интересных областей применения пневмоподвески. Сюда можно отнести как подъем, так и опускание автомобилей. Направлений тюнинга великое множество. Основное – это, конечно, занижение автомобиля и придание этим ему необычного и привлекающего внимания вида. Существуют целые культуры, посвященные этому виду тюнинга, такие как, например, Lowrider Style, популярный в основном в Америке, или WIP Style, появившийся и очень распрострененный в Японии.
В любом случае в этом варианте применения пневмоподвески используются нестандартные решения, призванные любой ценой достичь желаемого результата и порой связанные с глобальными и не очень переделками подвески, ходовой части и кузова автомобиля. Подход к подобным проектам всегда сугубо индивидуален и применяемые решения все время обновляются и видоизменяются. Но в итоге получаются очень красивые, интересные и необычные автомобили, которыми можно любоваться на всякого рода выставках, шоу, и, если повезет, встретить такой автомобиль просто на улице.
Разновидности пневмосистем
Одноконтурная
Одноконтурная система является простейшей системой управления и используется для установки на одну ось. Подача воздуха происходит в оба пневмоэлемента, которые находятся в едином воздушном пространстве. Такая компоновка используется например на пикапах и легких грузовиках, где пневмоэлементы выполняют роль дополнительных упругих элементов для повышения грузоподъемности.
Этот тип системы может быть безресиверный, когда воздух в пневмоэлементы подается напрямую из компрессора и сбрасывается с помощью золотникового или элекроклапана. Или ресиверный, когда компрессор закачивает воздух в ресивер под давлением 120-200 psi (8-14 бар) и автоматически поддерживает этот запас, пополняя его по мере расходования. Управление подачей и сбросом воздуха при такой компоновке может осуществляться с помощью пневматической кнопки-клапана или, при необходимости электроклапаном.
При использовании системы автоматического уровня пола можно использовать как безресиверную, так и ресиверную компоновку, в зависимоcти от потребностей. Эта система отслеживает изменение клиренса по оси и вносит необходимые корректировки, увеличивая даление в пневмоэлементах или уменьшая его.
Двухконтурная
Двухконтурная система может устанавливаться как на одну, так и на обе оси автомобиля.
В случае установки на одну ось получается система с независимыми контурами на каждое колесо. В случае с пикапами, легкими грузовиками и прочими машинами, в которых перевозят грузы, помимо повышения грузоподъемности появляется дополнительная возможность скомпенсировать неравномерное распределение груза в кузове или багажнике. Также двухконтурная система лучше справляется с кренами при движении. Управляется такая система с помошью двух пневматических кнопок-клапанов или с помощью пневмораспределителей с электрическим управлением.
Также возможно использование автоматического уровня пола. Получается два независимых контура со своими датчиками и клапанами, которые контролируют каждый свой контур и при необходимости вносят корректировки.
Если двухконтурная система ставится на обе оси, то по сути получается две одноконтурные системы, каждая на своей оси. Управление аналогичное тому, которое используется в одноконтурных системах. Для удобства использования и облегчения контроля давления в контурах на такие системы устанавливается двухстрелочный манометр. Такая система предлагается нами как система начального уровня на две оси на большинство автомобилей.
Четырехконтурная
Четырехконтурная система устанавливается на обе оси автомобиля. В такой системе каждый пневмоэлемент является независимым от других и управляется отдельно. Системы этого типа бывают только ресиверные.
По управлению существует масса вариантов. Простые, с упралением пневматическими кнопками, с пневмораспределителями, управляемыми электропереключателями или с цифровыми контроллерами. Контроль клиренса может осуществляться по манометрам, цифровым индикаторам или контроллерами, работающими как по давлению в пневмоэлементах с индикацией на цифровом табло, так и по датчикам клиренса (таким контроллерам средства отображения вообще не нужны).
При установке четырехконтурной системы на пневмокнопках получается простая система без лишней электрики, но довольно медленная. Скорость подъема/опускания может варьироваться в пределах 5-15 сек. Без дополнительных функций, автоматики. Является неплохим бюджетным решением.
Система на пневмораспределителях позволяет существенно увеличить скорость подъема\опускания автомобиля (1-5 сек.) и также позволяет реализовать некоторые дополнительные возможности по управлению пневмоподвеской, такие как управление осями или всеми четырьмя стойками одновременно. Для любителей поиграться подвеской можно сделать инверсные раскачки, при которых когда одна сторона машины опускается, другая поднимается. Помимо этого можно сделать подъем машины в положение для езды онной кнопкой. Это позволит установить необходимый клиренс, в котором чаще всего передвигается автомобиль, без визуального контроля давления в пневмоэлементах.
При использовании в упралении цифрового контроллера можно получить самый широкий спектр возможностей управления пневмоподвеской. Помимо управления пневмостойками в ручном режиме контроллер автоматически следит за далением в ресивере, контролирует давление в пневмоэлементах или клиренс, отслеживает изменение загрузки, положение кузова и при необходимости вносит корректировки, а так же имеет одно или несколько предустановленых положений. Более подробно об устанавливаемых нами цифровых контроллерах можно почитать здесь.
Пневмоподвеска обеспечивает:
- постоянство высоты подножки или уровня пола при изменении нагрузки;
- минимальный просвет между кузовом (шасси) и осями;
- максимальную плавность хода при отсутствии значительных взаимных смещений подрессоренных и неподрессоренных частей автомобиля.
- постоянство высоты подножки или уровня пола при изменении нагрузки;
- минимальный просвет между кузовом (шасси) и осями;
- максимальную плавность хода при отсутствии значительных взаимных смещений подрессоренных и неподрессоренных частей автомобиля.
Применение пневмоподвески
Вариантов применения пневмоподвески очень много. Из чего будет состоять пневмоподвеска, какими характеристиками будет обладать и какой спектр функций управления будет иметь в первую очередь зависит от того, какого результата предполагается достичь. Повышение уровня комфорта, улучшение ходовых качеств, увеличение грузоподъемности, изменение клиренса для поездок по бездорожью – все эти задачи позволяет реализовать пневмоподвеска. Но все машины разные и задачи у них тоже разные. Рассмотрим основные направления применения пневмоподвески на автомобилях, которые нас окружают.
Городские автомобили
Городские автомобили, седаны, универсалы, минивены, являются основной частью автомобильного парка в любой стране. Эти автомобили предназначены в первую очередь для передвижения по ровным дорогам с покрытием и не рассчитаны на бездорожье. Конструкторы стараются сделать городской авто хорошо управляемым и при этом достаточно комфортным. Поэтому, как всегда, вместо желаемой универсальности мы получаем компромисс. Или машина низкая, жесткая, но хорошо управляется, или же достаточно высокая и комфортная, но при этом валкая и не располагающая к активной езде. В первом случае появляются проблемы, даже в условиях города, в виде периодических соприкосновений выхлопной системы и днища автомобиля с выступающими лежачими полицейскими. При этом уровень комфорта в салоне устроит далеко не многих. Да и на дачу съездить на таком авто превращается в неразрешимую проблему. Во втором случае порой не хватает отточенности и скорости реакций автомобиля на поворот руля. Да и сильное перераспределение масс во время интенсивного торможения заставляет авто «клевать носом», сильно снижая эффективность торможения.
Улучшить ходовые качества и расширить возможности городского автомобиля, получить универсальность вместо компромисса реально с помошью пневмоподвески. Здесь можно выделить несколько преимуществ.
Гибкость настройки подвески. Любую задачу можно воплотить в жизнь без ущерба для всех важных параметров, таких как управляемость, комфорт, безопасность.
Сам принцип работы пневматической подвески позволяет сохранить отличную управляемость как в режиме обычной езды по городу, так и при передвижении по плохому покрытию с увеличенным дорожным просветом. При этом во время езды по городу каждый может сам выбирать себе необходимую степень комфорта подвески, а на шоссе, где скорости выше, даже лучше будет опустить авто пониже для улучшения аэродинамики и более комфортного передвижения.
Но только съехав с шоссе на проселок можно одним движением увеличить дорожный просвет, при этом застраховав свою подвеску, пороги и днище от повреждений. А возвращаясь с дачи и прихватив с собой еще пару человек в салон и забив багажник до отказа вещами можно не беспокоиться о том, что на очередной неровности зацепится и оторвется глушитель. Особенно актуальна данная тема для владельцев универсалов, в багажник которого влезает на порядок больше груза.
Стандартная система для городского автомобиля выглядит так:
• 4 пневмоэлемента, установленных вместо пружин. Вид и характеристики пневмоэлементов могут различаться из-за особенностей устройства подвески конкретного автомобиля.
• Компрессор средней производительности. Характеристики компрессора и ресивера подбираются в зависимости от желаемой скорости работы системы и общего расхода воздуха. Как правило во время повседневной эксплуатации не требуется постоянного изменения дорожного просвета, поэтому достаточно иметь запас воздуха на 1-2 цикла отработки. Быстрого пополнения запасов воздуха для такой системы не требуется.
• Электромеханические пневмораспределители, обеспечивающие стабильную работу системы, а также позволяющие разместить управляющие кнопки в тех местах, где это необходимо. Также они необходимы для системы с дополнительными датчиками или цифровыми контроллерами, управляющими функциями подвески.
• Управление системой. Обычное управление подобной системой состоит как правило из 2х сдвоенных или 4х одиночных датчиков давления (манометров) и 4х переключателей, управляющих каждым пневмоэлементом. Такая конфигурация занимает мало места и выполняет все возложенные на нее задачи. К тому же всегда есть возможность добавить дополнительные функции по управлению подвеской без применения разного рода электронных устройств. А это в первую очередь надежность, простота обслуживания и доступность небольшая стоимость деталей.

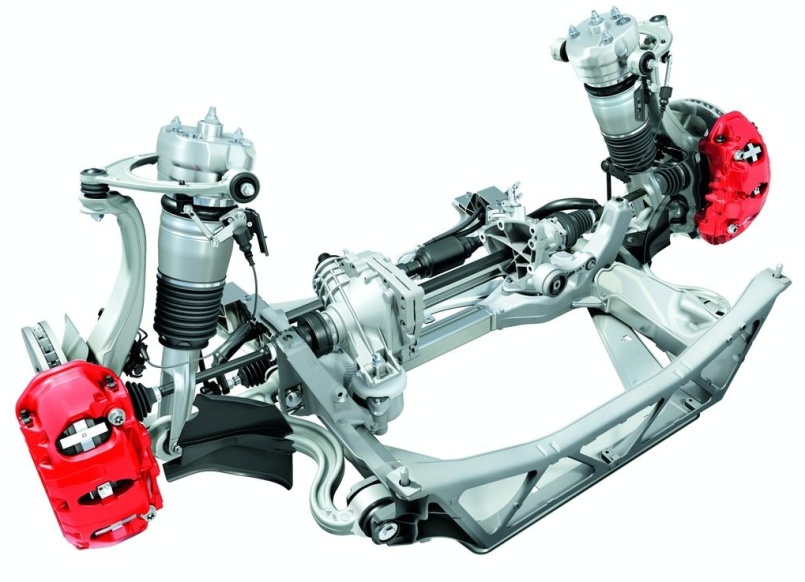

Характеристики элементов пневмоподвески

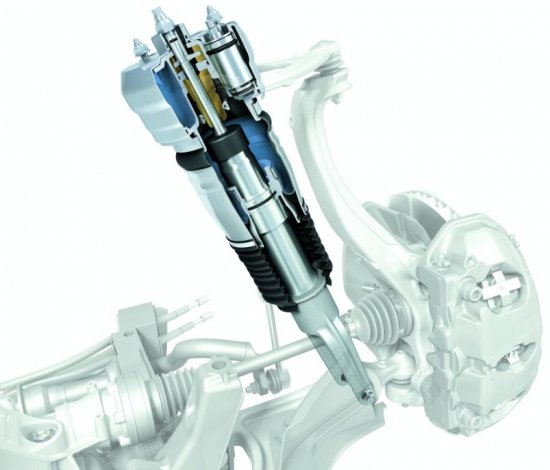

Существуют два типа пневматических упругих элементов: с переменной эффективной площадью, зависящей от перемещения опорных фланцев элемента; поршневого типа, у которых в процессе деформации эффективная площадь остается постоянной.
Наибольшее распространение получили резинокордные двойные пневмобаллоны, которые устанавливаются между опорными фланцами (пластинами) подвески и крепятся к ним с помощью винтов, при этом буртики оболочки зажимаются между фланцами, герметизируя внутреннюю полость. Кольцо ограничивает радиальное расширение, обеспечивает правильное складывание оболочек при сжатии, способствует повышению несущей способности и износостойкости баллона. Собственная частота колебаний при увеличении статической нагрузки несколько уменьшается, тем медленнее, чем выше давление газа, а потому плавность хода не может быть одинаковой.
Пневматический упругий элемент целесообразно применять в двух случаях: когда подрессоренная масса при загрузке автомобиля меняется в широких пределах (задние подвески грузовых автомобилей, в том числе седельных магистральных тягачей, автобусов, прицепов), или когда к плавности хода предъявляются особые требования, для выполнения которых необходимо регулирование характеристики подвесок. В этом случае параллельно пневмобаллонам часто устанавливают дополнительные пневморезервуары, обеспечивающие более пологую характеристику упругого элемента.
Существуют два типа пневматических упругих элементов: с переменной эффективной площадью, зависящей от перемещения опорных фланцев элемента; поршневого типа, у которых в процессе деформации эффективная площадь остается постоянной.
Наибольшее распространение получили резинокордные двойные пневмобаллоны, которые устанавливаются между опорными фланцами (пластинами) подвески и крепятся к ним с помощью винтов, при этом буртики оболочки зажимаются между фланцами, герметизируя внутреннюю полость. Кольцо ограничивает радиальное расширение, обеспечивает правильное складывание оболочек при сжатии, способствует повышению несущей способности и износостойкости баллона. Собственная частота колебаний при увеличении статической нагрузки несколько уменьшается, тем медленнее, чем выше давление газа, а потому плавность хода не может быть одинаковой.
Пневматический упругий элемент целесообразно применять в двух случаях: когда подрессоренная масса при загрузке автомобиля меняется в широких пределах (задние подвески грузовых автомобилей, в том числе седельных магистральных тягачей, автобусов, прицепов), или когда к плавности хода предъявляются особые требования, для выполнения которых необходимо регулирование характеристики подвесок. В этом случае параллельно пневмобаллонам часто устанавливают дополнительные пневморезервуары, обеспечивающие более пологую характеристику упругого элемента.
Внедорожники
В повседневной жизни к «внедорожникам» причисляют огромное количество автомобилей различного назначения, с самыми разными возможностями и любых размеров. Одни из них действительно утилитарные «Внедорожники» с большой буквы, другие – роскошные «спортсмены», третьи – удобные и практичные «паркетники».
Разумеется, все конструкции подвесок внедорожников имеют как свои преимущества, так и серьезные недостатки. Основные и важные для производителя (но не для владельца!) преимущества – простота конструкции и низкая цена. Что касается недостатков то их список куда больше. Основная проблема заключается в том, что подвеска внедорожника должна одновременно обладать взаимоисключающими свойствами. С одной стороны для увеличения проходимости и обеспечения комфорта на бездорожье подвеска должна быть довольно мягкой, с большим дорожным просветом, длинным ходом и допускать большую разницу хода колес на одной оси. Но подобные свойства буквально напрочь лишают автомобиль управляемости на высокой скорости на обычном шоссе! Кроме того, автомобиль больших размеров просто обязан обладать высокой грузоподъемностью. Но в таком случае подвеска должна быть более жесткой и упругой и допускать минимальные крены. И здесь каждый автопроизводитель находит свой компромисс, решая приоритетные задачи. В итоге одни внедорожники довольно комфортны и обладают высокой проходимостью, но попросту опасны при передвижении по городу и шоссе, а другие чересчур жесткие в обычной эксплуатации, но позволяют сравнительно безопасно перевозить по шоссе грузы и буксировать тяжелые прицепы.
Возможно ли что-то улучшить не меняя машины? Возможно! И именно здесь пневмоподвески проявляют свои основные преимущества. Пневмобаллоны позволяют в любой момент изменить клиренс автомобиля в зависимости от его загрузки и дорожных условий. Для перевозки груза и пассажиров достаточно немного поднять давление в пневмобаллонах и автомобиль вернется в штатное положение относительно дороги а подвеска при этом станет немного более жесткой, подстраиваясь под изменившуюся нагрузку и компенсируя ухудшение управляемости и плавности хода. Сразу после разгрузки дополнительный воздух можно стравить и вернуться к штатному положению.
На внедорожники мы предлагаем базовые двух или четырехконтурные системы, в зависимости от конструкции подвески автомобиля и пожеланий хозяина.Двухконтурная система устанавливается на заднюю ось автомобиля. Это функциональная, наиболее бюджетная система которая включает в себя следующие элементы:
• 2 пневмоэлемента, установленных для поддержки рессоры или же вместо пружины.
• Компрессор небольшой производительности. Так как в обычных условиях не требуется постоянного изменения жесткости задней оси и клиренса, такой компрессор в связке с небольшим ресивером (картинка) сможет обеспечить проведение необходимых корректировок не ожидая, пока будет достигнуто нужное давление.
4х контурной системы добавляется соответственно еще пара пневмоэлементов на переднюю ось и манометр с кнопкой.В результате получаем достаточно полезную и функциональную систему с простым управлением. При этом заметноповышаем степень комфорта и управляемость автомобиля.
Коммерческий транспорт
Все подобного рода автомобили как правило имеют высокий центр тяжести, и в загруженном состоянии становятся валкими, склонными к опрокидыванию.
С помощью пневматической подвески можно значительно улучшить ситуацию. Путем установки дополнительных пневмоэлементов на заднюю ось становится возможным корректировать положение кузова даже при максимально допустимой загрузке, при этом придавая необходимую жесткость задней подвеске, а так же возможность устранять перекосы кузова, при неравномерной загрузке по бортам. Это дает отсутствие пробоев в подвеске и меньшую нагрузку на рессоры и другие узлы подвески автомобиля. Также более правильно распределяются массы между осями и управляемость, а следовательно и безопасность, при передвижении не страдает.
Еще один немаловажный фактор – это цена комплекта. Для коммерческого транспорта возможна установка простейшей системы, которая позволяет реализовывать необходимые функции и при этом вполне бюджетна.
Подобная система состоит из:
• 2 пневмоэлементов, устанавливаемых на заднюю ось для дополнительной поддержки рессор или вместо пружин.
• Небольшого компрессора для создания необходимого давления в системе. В данной системе используется безресиверная схема, что позволяет упростить установку и значительно удешевить стоимость комплекта.
• Блока управления, состоящего из манометра и кнопок для регулировки давления в пневмоэлементах.
Тюнинг
Пожалуй, одна из самых интересных областей применения пневмоподвески. Сюда можно отнести как подъем, так и опускание автомобилей. Направлений тюнинга великое множество. Основное – это, конечно, занижение автомобиля и придание этим ему необычного и привлекающего внимания вида. Существуют целые культуры, посвященные этому виду тюнинга, такие как, например, Lowrider Style, популярный в основном в Америке, или WIP Style, появившийся и очень распрострененный в Японии.
В любом случае в этом варианте применения пневмоподвески используются нестандартные решения, призванные любой ценой достичь желаемого результата и порой связанные с глобальными и не очень переделками подвески, ходовой части и кузова автомобиля. Подход к подобным проектам всегда сугубо индивидуален и применяемые решения все время обновляются и видоизменяются. Но в итоге получаются очень красивые, интересные и необычные автомобили, которыми можно любоваться на всякого рода выставках, шоу, и, если повезет, встретить такой автомобиль просто на улице.
Преимущества пневмоподвески
- Пневмоподвеска имеет большую энергоемкость в основном рабочем диапазоне и при больших прогибах, обеспечивая снижение амплитуды колебаний, уменьшение количества энергии, поглощаемой амортизаторами, упрощают регулировку. При этом в подвесках со стальными упругими элементами прогрессивная характеристика достигается только за счет сильного усложнения конструкции; легкость автоматического регулирования жесткости и динамичного хода подвески в соответствии с условиями нагружения, что позволяет получить большую плавность хода и улучшить другие эксплуатационные качества.
- При одинаковых размерах упругого элемента пневмоподвеска позволяет иметь высокую степень унификации для автомобилей разной грузоподъемности со значительной разницей в величине подрессоренных масс;
Пневмоэлементы имеют чрезвычайно высокую долговечность, недостижимую для стальных упругих элементов.
Постоянное положение кузова облегчает обеспечение правильной кинематики пневмоподвески и рулевого привода, снижается центр тяжести автомобиля и, следовательно, повышается его устойчивость.
При любой нагрузке обеспечивается надлежащее положение фар, что повышает безопасность движения в ночное время; точная регуляция тормозных усилий на колесах в зависимости от изменения нагрузок на них.
- Пневмоподвеска имеет большую энергоемкость в основном рабочем диапазоне и при больших прогибах, обеспечивая снижение амплитуды колебаний, уменьшение количества энергии, поглощаемой амортизаторами, упрощают регулировку. При этом в подвесках со стальными упругими элементами прогрессивная характеристика достигается только за счет сильного усложнения конструкции; легкость автоматического регулирования жесткости и динамичного хода подвески в соответствии с условиями нагружения, что позволяет получить большую плавность хода и улучшить другие эксплуатационные качества.
- При одинаковых размерах упругого элемента пневмоподвеска позволяет иметь высокую степень унификации для автомобилей разной грузоподъемности со значительной разницей в величине подрессоренных масс;
Пневмоэлементы имеют чрезвычайно высокую долговечность, недостижимую для стальных упругих элементов.
Постоянное положение кузова облегчает обеспечение правильной кинематики пневмоподвески и рулевого привода, снижается центр тяжести автомобиля и, следовательно, повышается его устойчивость.
При любой нагрузке обеспечивается надлежащее положение фар, что повышает безопасность движения в ночное время; точная регуляция тормозных усилий на колесах в зависимости от изменения нагрузок на них.
