В этой статье предлагаем рассмотреть конкретный случай диагностики Renault Laguna 1.8L, с бензиновым двигателем. У автомобиля наблюдаются периодические проблемы с запуском двигателя. Для диагностики используем диагностическое оборудование Delphi, которое позволяет быстро и точно определить причину неисправности.

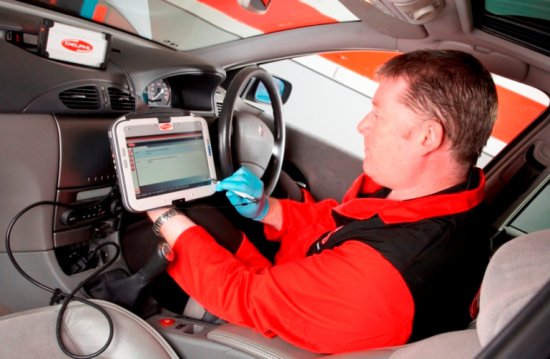

Этап 1. Механик подключил диагностический прибор DS350E Delphi к розетке OBD (бортовой диагностики) для считывания кодов прошлых неисправностей автомобиля. Была выдана неисправность: «DF017 Flywheel signal sensor circuit, tooth signal missing – intermittent,» («DF017 – Цепь датчика сигнала маховика – пропуск сигнала зуба, перемежающаяся неисправность»), что на понятном языке означает неисправность датчика коленвала.
Этап 2. С помощью DS350E коды неисправностей стерты. Стерев код неисправности, механик несколько раз запустил двигатель и обнаружил, что неисправность по-прежнему присутствует. Это подтвердилось повторным выполнением диагностики с помощью DS350E.
Этап 3. Механик снял датчик коленвала и визуально проверил его на предмет повреждений измерительного наконечника.
Этап 4. Для подготовки к обследованию с помощью прибора Delphi PicoScope, механик отсоединил датчик коленвала от проводов и подключил переходник Delphi mini-bob в разрыв. Разъемы Delphi mini-bob используются механиком для получения доступа к проводам без повреждения изоляции.
Этап 5. Механик подключил PicoScope к комбинированному ПК Delphi, DS350E, (или другому ноутбуку) и запустил ПО PicoScope. Затем механик обратился к библиотеке форм сигналов Delphi, выбрав Delphi/Automotive/Sensors/ Crankshaft/ Inductive/Running или Cranking. В результате открылась форма сигнала, соответствующая нормальной работе датчика. При открывании библиотеки автоматически активировалась соответствующая настройка измерения PicoScope.
Этап 6. Автоматически открылась справочная страница с информацией о подключении PicoScope, несколькими примерами форм сигнала и технической информацией (если она требуется). Выполнив простые инструкции ПО Delphi PicoScope, механик ввел зонд PicoScope в 2-штырьковый тестовый переходник mini-bob (уже подсоединенный к разъему датчика).
Этап 7. Измерение уже настроено, а щуп соединен с переходником mini-bob – механик запустил двигатель и включил диагностику, в результате началась запись формы сигнала. Механик выяснил, что сигнал датчика коленвала имеет нормальную форму, совпадающую с образцом.
Этап 8. Механик подключил переходник breakout box Delphi к блоку ECU, чтобы определить, почему он по-прежнему показывает наличие неисправности. PicoScope был снова подключен к соответствующим контактам переходника break-out box Delphi, чтобы снова записать форму сигнала датчика коленвала. Здесь выяснилось, что сигнал от датчика к блоку ECU не поступает.
Этап 9. Механик осмотрел жгут проводов на предмет повреждений. В результате в жгуте проводов обнаружилось паяное соединение, сделанное при выполненной ранее модификации.
Этап 10. По обе стороны от паяного соединения в провода были введены щупы-иглы, соединенные непосредственного с двумя каналами прибора PicoScope. После подключения механик записал форму сигнала с помощью ПО Delphi PicoScope и обнаружил, что при смещении жгута проводов поступление сигнала на блок ECU прекращалось – это явный признак разрыва провода.
Этап 11. Механик отремонтировал разорванный участок провода и, снова выполнив тест с помощью PicoScope и переходника break-out box блока ECU, убедился в нормальном сигнале между датчиком и блоком ECU. Убедившись в этом, механик отсоединил PicoScope и переходники break-out box и mini-bob.
Этап 12. В заключение механик еще раз опросил систему прибором DS350E, сбросил все коды неисправностей и убедился, что неисправность устранена. Работа выполнена! Механик затратил на работу менее 30 минут.
Инструментарий автомеханика

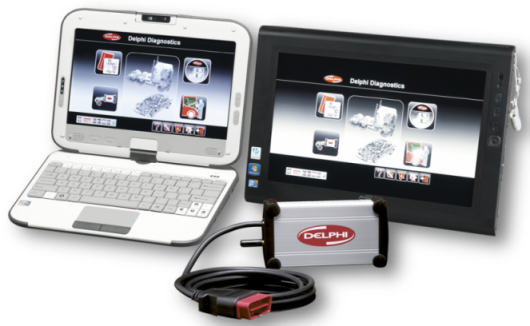

DS350E: комбинированный ПК DS350E - новейший диагностический прибор Delphi с продвинутым новейшим программным обеспечением - обеспечивает возможность диагностики всех основных автомобильных электронных систем.
PicoScope: этот разработанный инженерами Delphi четырехканальный осциллограф дает возможность более эффективного обследования автомобильной электроники и механических систем при поиске неисправных компонентов.
Ремонтный комплект для проводки: исправность проводки электрических и электронных систем является необходимым условием нормальной работы систем. Ремонтный комплект Delphi обеспечивает эффективный и экономичный ремонт проводки.
Переходник Break-out Box: соединение между блоком ECU (или компонентом, в зависимости от типа breakout box) и жгутом проводов. Break-out Box облегчает использование мультиметра или PicoScope при измерении напряжения, целостности цепи и формы сигнала. Это соединение обеспечивает возможность безопасного и эффективного тестирования жгутов проводов без протыкания их изоляции щупами-иглами.
Переходник Mini-bob: предназначен специально для тестирования растущего числа датчиков, исполнительных механизмов и электронных цепей. Соединительные кабели mini-bob Delphi обеспечивают возможность тестирования датчиков без повреждения автомобильных компонентов. Delphi предлагает такие кабели для самых разных автомобильных электронных систем, включая тормозные системы и системы кондиционирования воздуха.
Этап 1. Механик подключил диагностический прибор DS350E Delphi к розетке OBD (бортовой диагностики) для считывания кодов прошлых неисправностей автомобиля. Была выдана неисправность: «DF017 Flywheel signal sensor circuit, tooth signal missing – intermittent,» («DF017 – Цепь датчика сигнала маховика – пропуск сигнала зуба, перемежающаяся неисправность»), что на понятном языке означает неисправность датчика коленвала.
Этап 2. С помощью DS350E коды неисправностей стерты. Стерев код неисправности, механик несколько раз запустил двигатель и обнаружил, что неисправность по-прежнему присутствует. Это подтвердилось повторным выполнением диагностики с помощью DS350E.
Этап 3. Механик снял датчик коленвала и визуально проверил его на предмет повреждений измерительного наконечника.

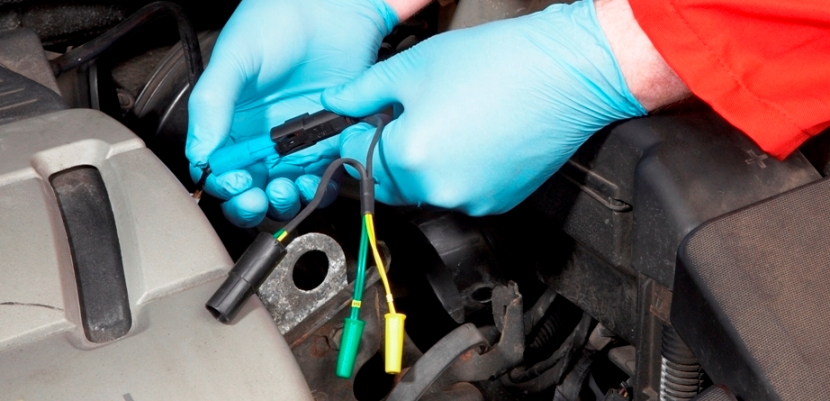

Этап 4. Для подготовки к обследованию с помощью прибора Delphi PicoScope, механик отсоединил датчик коленвала от проводов и подключил переходник Delphi mini-bob в разрыв. Разъемы Delphi mini-bob используются механиком для получения доступа к проводам без повреждения изоляции.
Для проверки работы датчика коленвала и сигнала, к нему поступающего, механик использует переходник Delphi mini-bob, который позволяет получить доступ к проводам без повреждения изоляции.
Этап 5. Механик подключил PicoScope к комбинированному ПК Delphi, DS350E, (или другому ноутбуку) и запустил ПО PicoScope. Затем механик обратился к библиотеке форм сигналов Delphi, выбрав Delphi/Automotive/Sensors/ Crankshaft/ Inductive/Running или Cranking. В результате открылась форма сигнала, соответствующая нормальной работе датчика. При открывании библиотеки автоматически активировалась соответствующая настройка измерения PicoScope.
Этап 6. Автоматически открылась справочная страница с информацией о подключении PicoScope, несколькими примерами форм сигнала и технической информацией (если она требуется). Выполнив простые инструкции ПО Delphi PicoScope, механик ввел зонд PicoScope в 2-штырьковый тестовый переходник mini-bob (уже подсоединенный к разъему датчика).
Этап 7. Измерение уже настроено, а щуп соединен с переходником mini-bob – механик запустил двигатель и включил диагностику, в результате началась запись формы сигнала. Механик выяснил, что сигнал датчика коленвала имеет нормальную форму, совпадающую с образцом.

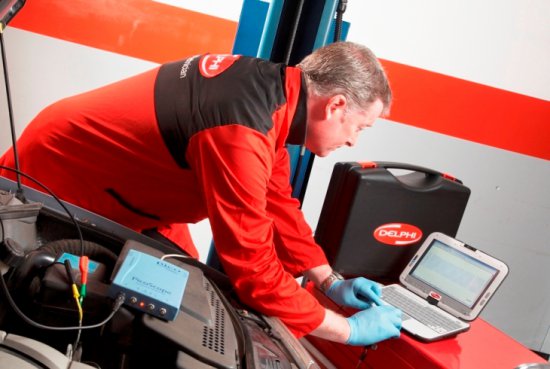

Этап 8. Механик подключил переходник breakout box Delphi к блоку ECU, чтобы определить, почему он по-прежнему показывает наличие неисправности. PicoScope был снова подключен к соответствующим контактам переходника break-out box Delphi, чтобы снова записать форму сигнала датчика коленвала. Здесь выяснилось, что сигнал от датчика к блоку ECU не поступает.
Механик тестирует наличие сигнала на пути от датчика коленвала к ECU с помощью переходника breakout box Delphi и прибора PicoScope.
Этап 9. Механик осмотрел жгут проводов на предмет повреждений. В результате в жгуте проводов обнаружилось паяное соединение, сделанное при выполненной ранее модификации.

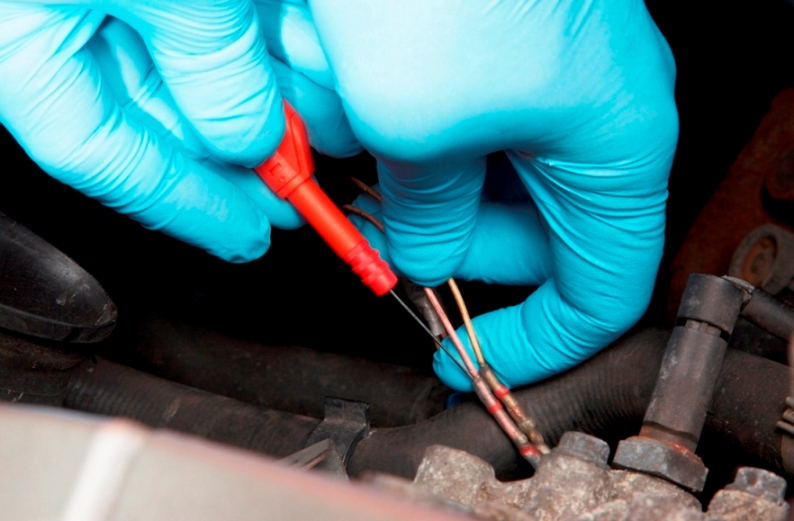

Этап 10. По обе стороны от паяного соединения в провода были введены щупы-иглы, соединенные непосредственного с двумя каналами прибора PicoScope. После подключения механик записал форму сигнала с помощью ПО Delphi PicoScope и обнаружил, что при смещении жгута проводов поступление сигнала на блок ECU прекращалось – это явный признак разрыва провода.
Этап 11. Механик отремонтировал разорванный участок провода и, снова выполнив тест с помощью PicoScope и переходника break-out box блока ECU, убедился в нормальном сигнале между датчиком и блоком ECU. Убедившись в этом, механик отсоединил PicoScope и переходники break-out box и mini-bob.
Этап 12. В заключение механик еще раз опросил систему прибором DS350E, сбросил все коды неисправностей и убедился, что неисправность устранена. Работа выполнена! Механик затратил на работу менее 30 минут.
Инструментарий автомеханика
DS350E: комбинированный ПК DS350E - новейший диагностический прибор Delphi с продвинутым новейшим программным обеспечением - обеспечивает возможность диагностики всех основных автомобильных электронных систем.PicoScope: этот разработанный инженерами Delphi четырехканальный осциллограф дает возможность более эффективного обследования автомобильной электроники и механических систем при поиске неисправных компонентов.
Ремонтный комплект для проводки: исправность проводки электрических и электронных систем является необходимым условием нормальной работы систем. Ремонтный комплект Delphi обеспечивает эффективный и экономичный ремонт проводки.
Переходник Break-out Box: соединение между блоком ECU (или компонентом, в зависимости от типа breakout box) и жгутом проводов. Break-out Box облегчает использование мультиметра или PicoScope при измерении напряжения, целостности цепи и формы сигнала. Это соединение обеспечивает возможность безопасного и эффективного тестирования жгутов проводов без протыкания их изоляции щупами-иглами.
Переходник Mini-bob: предназначен специально для тестирования растущего числа датчиков, исполнительных механизмов и электронных цепей. Соединительные кабели mini-bob Delphi обеспечивают возможность тестирования датчиков без повреждения автомобильных компонентов. Delphi предлагает такие кабели для самых разных автомобильных электронных систем, включая тормозные системы и системы кондиционирования воздуха.
По материалам www.delphi.com
Источник: журнал autoExpert №5`2012. При перепечатке ссылка на источник обязательна.
