Дышите… не дышите? Системы удаления выхлопных газов

  • Переглядів: 9709
  • Дата: 28-04-2012, 13:17
  • Print
Загрязнение воздуха в закрытых помещениях, в которых производятся работы по ремонту и обслуживанию автотранспорта, представляет серьезную опасность для человека. Без ее решения невозможно создать современное предприятие, отвечающее высоким стандартам фирм-производителей автомобилей, клиентов и контролирующих органов. Основной загрязнитель воздуха, конечно же, – выхлопной газ от автомобиля, передвигающегося к рабочему посту или находящегося на диагностическом стенде.

Дышите… не дышите? Системы удаления выхлопных газов

Основой систем удаления выхлопных газов является возможность улавливания и удаления выхлопных газов непосредственно от выхлопной трубы автомобиля. Поэтому системы удаления выхлопных газов обеспечивают 100% удаление загрязнений из рабочей зоны и могут применяться в самых различных помещениях, где производятся работы с автотранспортом.

Для любых помещений, в воздушную среду которых могут выделяться выхлопные газы, построение системы удаления выхлопных газов является единственным способом вентиляции помещения в которых они выделяются, обеспечивающим чистую воздушную среду в зоне дыхания рабочего и в закрытом помещении при минимальных затратах на свое построение и дальнейшие эксплуатационные затраты.

Благодаря такому способу вентиляции не допускается распространение выхлопных газов по всему помещению, в рабочей зоне обеспечивается чистая воздушная среда и при этом уменьшаются затраты на тепло-электроэнергию.

Экологическая необходимость внедрения
Необходимость внедрения системы удаления выхлопных газов очевидна, так как хорошо известно, насколько опасно находиться в помещении вместе с автомобилем, двигатель которого включен. Даже непродолжительное пребывание в загазованном помещении может привести к смертельному исходу.

Обычная вентиляционная система не может обеспечить ПДК вредных веществ, содержащихся в выхлопных газах, в зоне дыхания человека, а значит, сотрудники автопредприятий и автосервиса постоянно подвергаются воздействию монооксида углерода СО, оксидов азота NO, NO2, диоксида серы SO2, углеводородов, свинца, кадмия и т.д. В результате воздействия таких загрязнителей, вызывается расстройство нервной и сердечно-сосудистой системы, со временем происходит разрушение костной ткани и ухудшение зрения, а также приобретаются такие заболевания, как атеросклероз, хронический гастрит, бронхит, ларингит, рак легких...

Экономическая эффективность внедрения
Целесообразность капиталовложений на оборудование помещений автопредприятий и автосервиса системой удаления выхлопных газов легко обосновывается. Как только система местной вытяжной вентиляции смонтирована, расходы на общеобменную приточно-вытяжную вентиляцию немедленно уменьшатся.

Измерения показали, что экономия электроэнергии достигает 60%, а это выше, чем экономия, получаемая от применения систем рекуперации тепла. Основной причиной такой экономии является сокращение использования общеобменной вентиляции. Другие исследования показывают, что чистая воздушная среда повышает производительность рабочих на 10-20%. В результате затрат на улучшение воздушной среды на рабочих местах снижается количество профзаболеваний и, как следствие, уменьшается текучесть кадров.

Дышите… не дышите? Системы удаления выхлопных газов

Оборудование для системы удаления выхлопных газов
При проектировании или реорганизации автосервиса большое значение имеет рациональное расположение постов обслуживания. В свою очередь, размещение ремонтных постов в производственной зоне зависит от типа вытяжной системы удаления выхлопных газов (СУВГ).

Простое устройство для небольшого бокса обычно состоит из вытяжного шланга с газоприемной насадкой, снабженного балансиром. Балансир поддерживает шланг, чтобы он не мешал работе. Эта система крепится на монтажный кронштейн к стене, колонне или к опорной стойке. На кронштейне, в свою очередь, крепится вентилятор, выводящий выхлопные газы в магистраль вытяжки, либо непосредственно на улицу. Такая система проста в использовании, удобна и не занимает много места. Однако стоит учитывать, что она подходит лишь для фиксированных рабочих мест. Радиус действия шланга, как правило, таков, чтобы можно было поднять на подъемнике автомобиль, подключенный к системе.

Другим относительно дешевым решением является СУВГ на консольно-поворотном устройстве. Она также предназначена для фиксированных рабочих мест, однако благодаря консольно-поворотному устройству захватывает достаточно большую площадь. Система действует по тому же принципу, что и описанная выше. Она не занимает место, так как крепится на достаточной высоте, чтобы не мешать движению в автосервисе. Вытяжной шланг подвешивается на балансире и не загромождает рабочее место. В нерабочем состоянии он удерживается балансиром в виде плавно изгибающейся петли и не касается пола.

Более сложной, современной и эффективной системой являются вытяжные барабанные катушки. Вытяжной шланг намотан на катушку, за счет чего максимально освобождается рабочее место и сохраняется дорогостоящий шланг. Если автомобиль поднимают или опускают на подъемнике, то шланг перемещается вслед за ним.

Катушка может быть конструктивно объединена с вентилятором (или один более мощный вентилятор вытягивает выхлопные газы от нескольких катушек, объединенных воздуховодами). Размер катушки зависит от используемого шланга (по термостойкости), его диаметра и длины. В конечном счете, тип оборудования зависит от объема двигателей ремонтируемых автомобилей. Система может быть также подключена к централизованной вытяжной вентиляции.

Катушка может крепиться на потолке, на стене, на опорной стойке или на специальной поворотной консоли. Консольно-поворотный механизм позволяет расширить зону действия катушки и обслуживать несколько постов. Он состоит из консольной балки, на которой закреплены гибкие и жесткие воздуховоды. Консоль может поворачиваться на 180°. В нерабочее время катушка на консоли отодвигается к стене.

При подсоединении к выхлопной трубе автомобиля шланг разматывается, а фиксатор удерживает барабан в требуемом положении. Когда шланг не нужен, он наматывается на барабан катушки под воздействием возвратного механизма, расположенного внутри барабана.
Вытяжные катушки могут быть снабжены механическим или электрическим приводом. Электропривод особенно удобен при работе с крупногабаритным транспортом, а также в помещениях с высокими потолками. Управление катушкой производится с помощью пульта. Пульт может быть расположен в любом удобном для этого месте. Существуют и пульты в виде брелока для дистанционного управления системой.

В качестве СУВГ для обеспечения максимальной свободы перемещения автомобилей и гибкости размещения постов рационально использовать рельсовые системы. Пряморельсовая вытяжная система представляет собой наиболее универсальное решение для удаления выхлопных газов, обеспечивающее свободу перемещения автомобиля по прямой внутри протяженного помещения. Особенно хорошо они вписываются в автосервисы поточного типа, где въезд в ремонтную зону происходит с одной стороны помещения, а выезд – с другой. Таким образом, автомобили проходят участки обслуживания колонной, как на конвейере. Такая система может комплектоваться средствами автоматического отсоединения газоприемной насадки от выхлопной трубы автомобиля. Основой вытяжной системы является алюминиевый рельс-воздуховод круглого сечения. Рельс-воздуховод имеет продольный паз, снабженный резиновыми уплотнителями, внутри которого перемещается подвижная каретка. На каретке закреплен вытяжной термостойкий шланг и балансир, поддерживающий шланг при помощи резиновой поддержки. Вытяжной шланг с газоприемной насадкой подключен к выхлопной трубе автомобиля. Каретка скользит между резиновыми уплотнителями и выбрасывает внутрь полого воздуховода удаляемые выхлопные газы. Рельс-воздуховод при помощи концевой заглушки с переходником или специального отвода подключается к воздуховоду, ведущему к вытяжному вентилятору. Для самостоятельного возврата каретки рельс-воздуховод монтируется под углом к горизонтали. Освободившаяся каретка возвращается к въезду в гараж под действием силы тяжести.

Вытяжная система со скользящим балансиром специально предназначена для оборудования небольших гаражей, а также пожарных станций, станций скорой помощи, гаражей МЧС или воинских частей. Экономичный, вполне работоспособный вариант. Система позволяет удалять выхлопные газы от выхлопной трубы автомобиля, обеспечивая свободу перемещения последнего внутри помещения. Зона обслуживания автомобиля и его перемещение ограничены длиной термошланга и рельса.

Такая система применяется в случае, если автомобили паркуются в колонну.

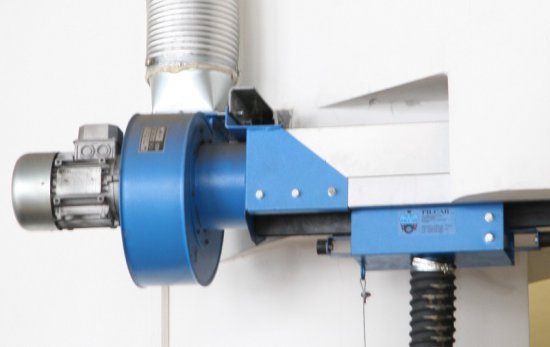

Основой вытяжной системы является алюминиевый трек (направляющий рельс) прямоугольного сечения. По треку, вслед за автомобилем, перемещается роликовая каретка, на которой закреплен балансир, поддерживающий вытяжной шланг. Вытяжной шланг с помощью насадки соединен с выхлопной трубой автомобиля. Система предлагается в виде стандартных комплектов.

Основные преимущества рельсовых СУВГ следуют из их конструктивных особенностей. Это гибкость системы, низкая трудоемкость монтажа; легкое дооснащение в случае увеличения производительности; минимальные потребности в пространстве для размещения; оптимальное соотношение цена/количество. Рельсовые системы являются наиболее энергосберегающими и экономичными, хотя и недешевыми.

Наиболее «продвинутая» кольцевая вытяжная система представляет собой гибкое и универсальное решение СУВГ, обеспечивающее свободу перемещения автомобиля внутри помещения. Вытяжная система может в точности повторять пути перемещения автотранспорта и обслуживать множество автомобилей одновременно. Система «опоясывает» помещение по контуру или по заданному периметру. Основой вытяжной системы является алюминиевый рельс-воздуховод круглого сечения. По рельсу-воздуховоду, вслед за автомобилем, перемещается подвижная каретка, на которой закреплен вытяжной шланг и балансир, поддерживающий шланг. Вытяжной шланг с газоприемной насадкой подключен к выхлопной трубе автомобиля.

Рельс-воздуховод при помощи отвода подключается к воздуховоду, ведущему к вытяжному вентилятору. После выезда автомобиля из гаража, освободившаяся каретка переводится на возвратный рельс, по которому перемещается обратно ко въезду в гараж.

Другой способ комплексного решения проблемы вытяжки выхлопных газов – системы вытяжки, монтируемые под полом. Подобные системы часто использовались в автопарках в советские времена. Из пола или из стены торчал патрубок, к которому присоединяли шланг. В остальном принцип действия системы тот же. Сейчас подобные устройства используются крайне редко, поскольку пол забетонирован, а помещение в большинстве случаев арендованное. Да и стационарность системы не добавляет ей очков. Зато в случае наличия технической возможности подпольная вытяжная система вполне может дать ощутимую экономию при установке.

Существует и СГУ, не нуждающаяся в каком-либо монтаже. Это передвижная система, расположенная на тележке. Ее можно подвезти к любому автомобилю и вывести шланг на улицу. Вес такой системы составляет всего около 25-30 кг, и есть возможность регулировать шланг по высоте.

Шланги и насадки

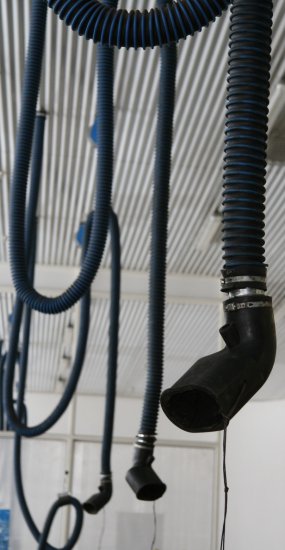

Шланг, по которому выводятся отработавшие газы, – одна из самых важных частей системы. Он должен выдерживать высокую температуру и быть стойким к механическим повреждениям и химическим воздействиям, а также к деформации – на случай, если по нему проедет автомобиль. Все эти требования приводят к тому, что шланги достаточно дороги. Кроме того, при выборе шланга нужно учитывать, машины с каким объемом двигателя будут к нему подключаться. От этого зависит термостойкость нужного вам шланга – от 150 до 650°С, а также диаметр шланга. Существуют специальные удлинители и разветвители для обслуживания автомобилей с двумя выхлопными трубами. Выбирая шланг, не забывайте: это именно тот случай, когда скупой платит дважды.

Газоприемные насадки – небольшая, но важная часть. Правильная насадка должна иметь отверстия для подсоса холодного воздуха, который разбавляет горячий выхлопной газ, и тем самым продлевает срок службы шланга. Резиновые насадки удобны еще и тем, что быстро восстанавливают форму в случае наезда на нее автомобиля. Металлические насадки лишены всех этих преимуществ, но гораздо дешевле.
